功放定时器电路(闲置15分钟自动关闭电源)

来源 免费电路
浏览
发布时间 2013-11-14

功放定时器电路

功放闲置15分钟自动关闭电源

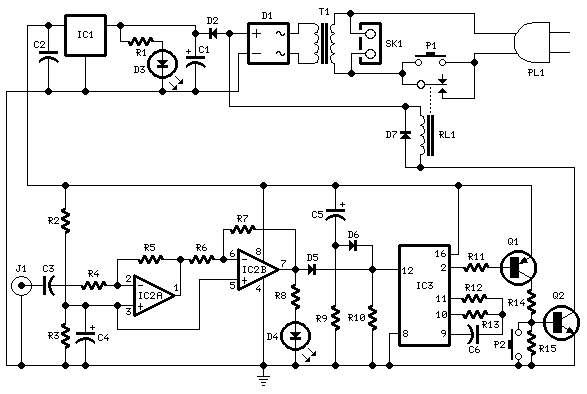

电路图

功放定时器电路(闲置15分钟自动关闭电源)

零件:
R1,R8 1K 1/4W电阻
R2,R3 4K7 1/4W电阻
1/4W电阻R4 22K
1/4W电阻R5 4M7
R6,R9 10K 1/4W电阻
1/4W电阻R7 1M5
R10 100K 1/4W电阻
R11 15K 1/4W电阻
1/4W电阻R12 10M
1M 1/4W电阻R13
1/4W电阻R14 8K2
1/4W电阻R15 1K8
C1470μF25V电解电容
C2,C3,C6 100nF的63V涤纶电容器
C4,C510μF25V电解电容器
D1二极管桥100V 1A
D2,D7 1N4002 100V 1A二极管
D3红色LED 5MM。
D4黄色LED 5MM。
D5,D6 1N4148的75V150毫安二极管
IC1 78L12 12V 100mA电压稳压器IC
IC2 LM358双运算放大器的低功耗
IC3 4060 14级纹波计数器和振荡器IC
Q1 BC557 45V 100MA PNP晶体管
Q2 BC337 45V800毫安的NPN晶体管
J1的RCA音频输入插座
适合P1 SPST电源按钮
P2 SPST按钮
T1初级220V,次级12V,3VA电源变压器
RL1 10.5V 270欧姆继电器SPST 5A 220V开关
PL1主电源插头
SK1功放电源插座

电路工作:
无音频信号输入状态超过15分钟自动关闭电源。
功放连接到SK1,推动开关P1,电路开始工作。
音频信号由J1输入,经IC2 A和B放大由LED D4监测。当D4亮起,但在很短的峰值时,IC3复位并重新启动它的计数。IC3的2脚保持在较低的状态,两个晶体管导通,继电器动作保持电路接通。
当出现无信号输入,其计数和2脚变为高电平,IC3结束后,有15分钟的延迟。Q1和Q2截止,继电器开关关闭。由于设备是连接到SK1,因此,该设备是完全关闭。
C5和R9在上电时复位IC3。在任何时刻,按下P2将关断电源。

附注:
只需要从功放连接左声道或右声道信号输入到J1。
改变R13和/或C6的值的可以改变延迟时间。
