脉频调制直流电机转速控制

来源 aaroncake
浏览
发布时间 2014-03-06

通常,人们试图通过可变电阻器或可变电阻器连接到一个晶体管来控制直流电动机的转速。而后者的做法效果很好,它会产生热量,从而浪费电力。这个简单的脉宽调制直流电机控制消除了这些问题。它通过驱动马达用的短脉冲来控制电动机的速度。这些脉冲变化的持续时间来改变电机的速度。该脉冲时间越长,速度越快,反之速度越慢。

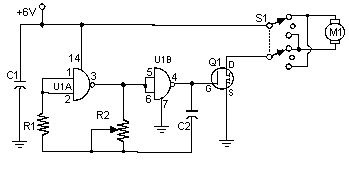

脉频调制直流电机转速控制

 配件

R1 1兆1/4W电阻
R2 100K电位器
C1 0.1uF的25V瓷片电容
C2 0.01uF 25V瓷片电容
Q1 MOSFET IRF511 IRF620
U1 4011 CMOS与非门
S1 双刀双掷开关
M1 电机(见注)

备注

  1. R2调整振荡器的速度,电机M1的速度随此变化。
  2. M1可以是任何直流电机,工作于6V,并不超过Q1的最大允许电流。
  3. Q1将需要一个散热片。
  4. Q1零件清单中IRF511可以处理最大5A电流。使用IRF620为6A。
  5. 这个电路不是真正的脉冲宽度调制控制。因为脉冲的唯一变化是频率,确实是脉冲频率调制。虽然不及真正的PWM,但好于线性模拟控制。
