以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

作者 华良云 来源 《无线电》杂志
浏览
发布时间 2010-12-27

DLP(数码)投影机是投影机家族的后起之秀,现已占据了投影机市场的半壁江山,今天以HP6315型投影机为例,演示一下DLP投影机的拆卸和维护过程。

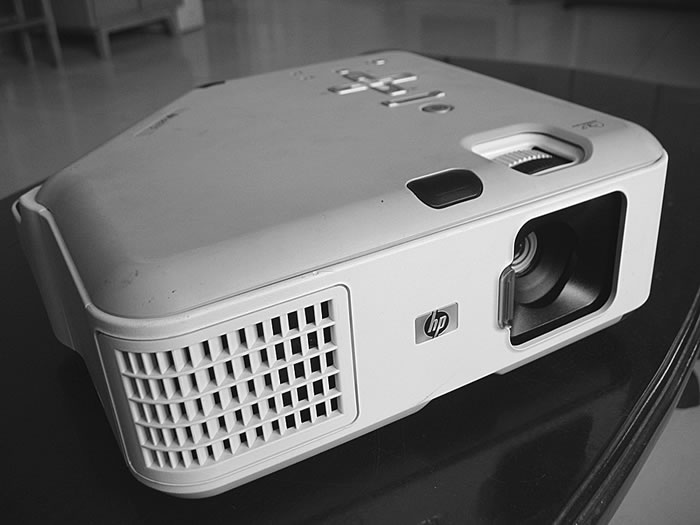

以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

第一步:拆卸

1.首先取下投影机顶盖(用平头改锥轻撬顶盖四周,脱开顶盖卡扣)。

以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

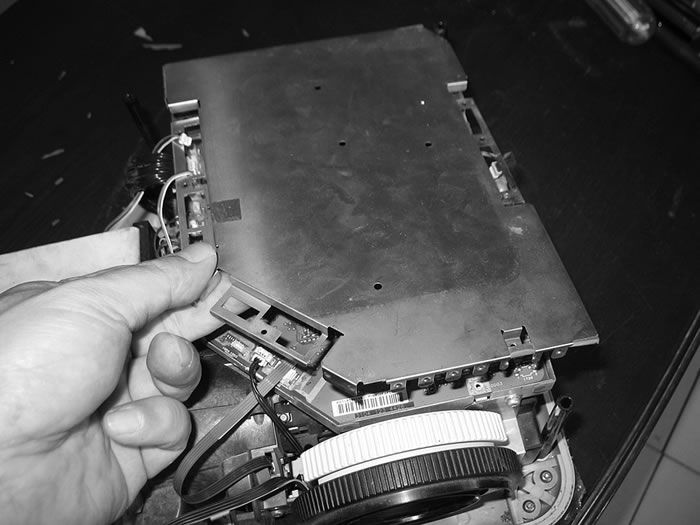

2.卸下五颗长杆螺丝,打开投影机上盖。脱开各种排线,卸下几个固定螺丝后取下屏蔽板。

以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

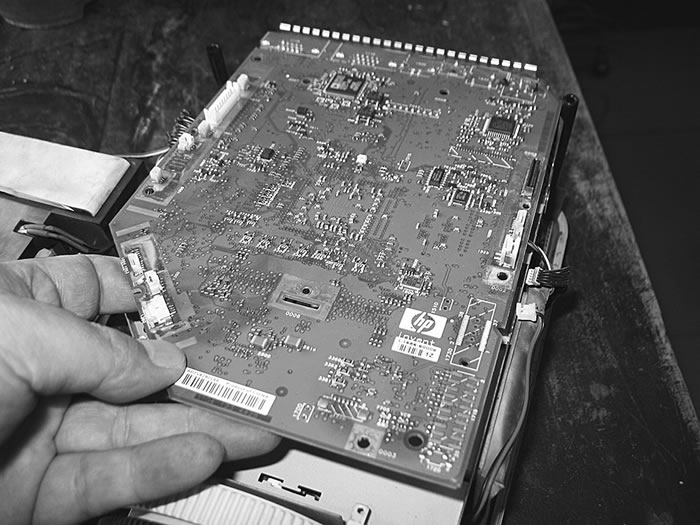

3.卸下信号主板

以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

4.卸下固定板

以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

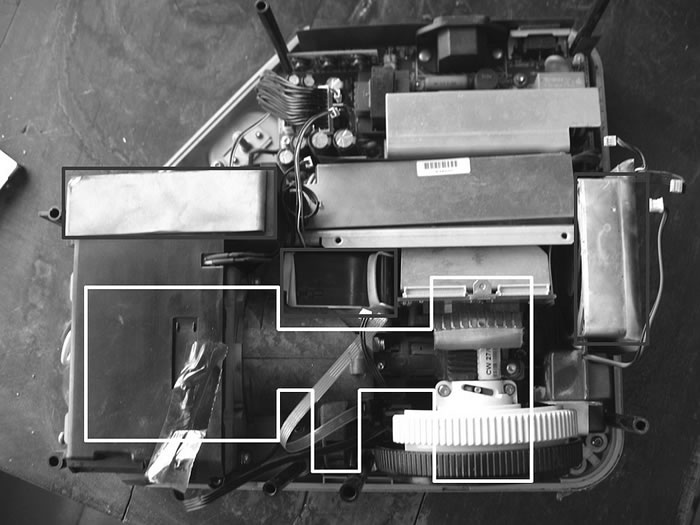

5.右图为光路的侧视图。

以HP6315型投影机为例演示DLP投影机的拆卸和维护过程

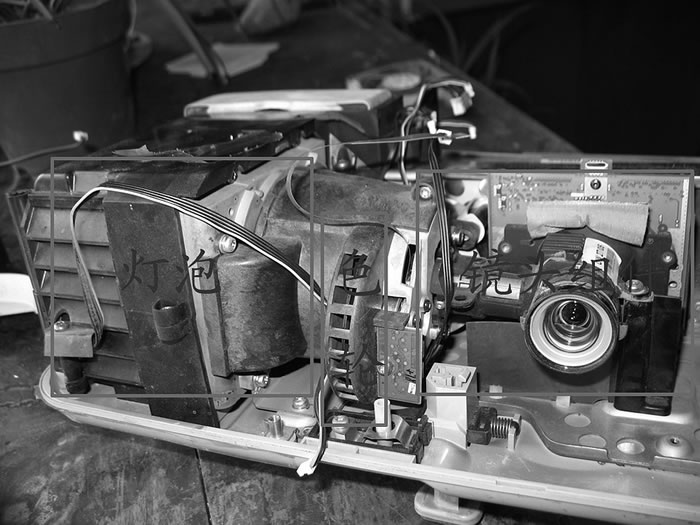

6.卸下镜头组件。

以HP6315型投影机为例演示DLP投影机的拆卸和维护过程
