两个晶体管的双稳态触发器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

这是一个置位/复位触发器使用分立元件的一个例子。通电时,只有一个晶体管导通另一个将保持关闭状态。按下导通的晶体管基极上的按钮,这将导致晶体管关闭集电极电压上升,并开启另一个晶体管。

两个晶体管的双稳态触发器

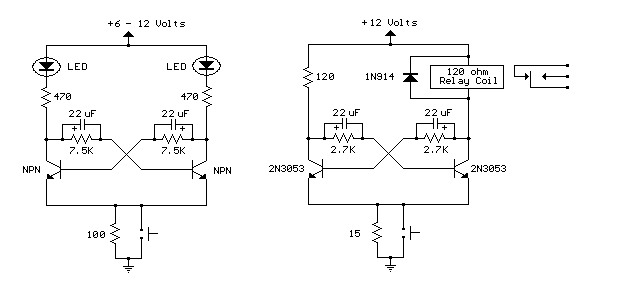

下面是用一个按钮切换双稳态触发器状态的两个例子。当按下该按钮时,连接到导通的晶体管基极的电容将充电到一个稍高的电压。当按钮被释放,该电容会放电回以前的电压导致晶体管关闭。晶体管的集电极电压上升导致另一个晶体管导通并且电路保持在稳定的状态。直到下一次按下按钮并释放。需要注意的是,在LED电路中,从导通的晶体管的基极通过的流过,可能会使关断侧的LED发微光。基极电流约为1毫安,与LED并联加入一个1K的电阻会降低电压,大约1伏而应足够低,以确保LED变为完全关闭。
