运算放大器用作音频放大器(50毫瓦)

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

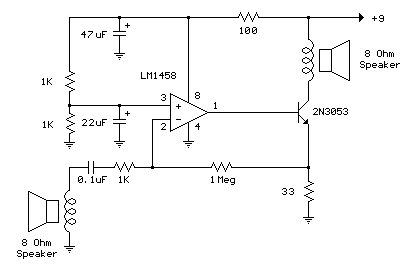

下面的示例演示如何使用一个运算放大器作为音频放大器,用于简单的对讲电路。一个小的8欧姆扬声器被用作麦克风,通过一个0.1uF电容耦合到运算放大器的输入。扬声器是灵敏的低频率扬声器,小值的电容器的作用是衰减较低的音调,并产生一个更好的整体响应。你可以用不同的电容进行试验,以改善各扬声器的响应。

运算放大器的电压增益由1兆欧反馈电阻和前端1K电阻的比率来确定。运算放大器非反相输入端(引脚3)是由一对1K的电阻跨接电源获得4.5伏的电压。因为两个输入端将是相等时,运算放大器在线性范围内工作,在反相输入端(引脚2)的电压和缓冲晶体管(2N3053)的发射极也将是4.5伏。

2毫伏的输入电压变化(0.1uF电容和1K的电阻的连接点),晶体管的发射极有正负2伏特变化,发射极电阻器和扬声器将产生约2/33 =60毫安的电流变化。扬声器峰值输出功率约为I ^ 2 * R或.06 ^ 2 * 8 = 28毫瓦。

100欧姆电阻和47uF的电容被用来从电源隔离运算放大器和减少振荡的可能性。额外22UF电容是用在非反相输入端,以进一步稳定工作。在这样的低功率电路这些部件可能并不需要,但它是电源的去耦,以避免不必要的反馈是个好主意。

该电路由一个9伏电源供电消耗约1.2瓦,效率不是很高,但相当简单的电路。使用位于几英尺远,一对4英寸扬声器(减少反馈)和一个小便携式晶体管收音机放置在扬声器/麦克风顶部作为音频源对电路进行了测试。
