电源供应器的整流滤波与稳压

来源 200晶体管电路
浏览
发布时间 2013-11-10

电源供应器

简单的电源供应器是一个变压器、一个二极管和一个电解电容。

电源供应器的整流滤波与稳压

但纹波将是非常高的,因为交流信号只有每隔一次的部分被传递通过二极管和电解(称为滤波电容)不能很好的纹波平滑。如果一个放大器供电,其结果将是一个响亮的嗡嗡声。

一个改进是使用一个桥式整流器。这将减少纹波,降低嗡嗡声。因为整流后的脉冲波形是相邻的,电解不需要提供一个二极管整流时那么多的能量。

电源供应器的整流滤波与稳压

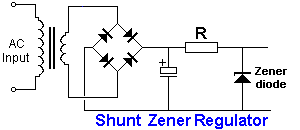

齐纳二极管

下一个改进是加入一个齐纳二极管,以减少纹波。
齐纳二极管被放置在您要平滑的电压两端,随着电压增加到齐纳二极管额定值,额外的电流被它分流,这降低了电压,但其结果是一个更平滑的电压。
这就是所谓的分流稳压器或齐纳分流稳压器。

电源供应器的整流滤波与稳压

我们可以用一个晶体管代替齐纳二极管。

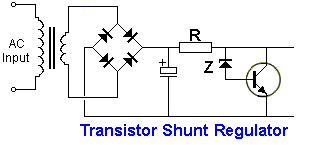

分流晶体管

晶体管并联在输出端,晶体管两端的电压在齐纳二极管的基准电压基础上进行调节,因为它分流了额外的电流,从而使电压平滑化。
它使用一个齐纳二极管感测电压变化,但通过齐纳二极管的电流少,因为晶体管导通并降低电压。可以使用较低的功率的齐纳二极管和。
这样的安排是比齐纳稳压二极管分流的电流更大,电路将提供约100倍齐纳二极管的电流,由于加入晶体管的改进电路稳定性更好。
然而,这个电路是非常浪费的,因为所有的时间晶体管都在消耗最大电流。当添加负载(如放大器)时,从晶体管中流过的部分电流才被转移到放大器。
这种稳压方式被称为“甲类稳压器”。

电源供应器的整流滤波与稳压

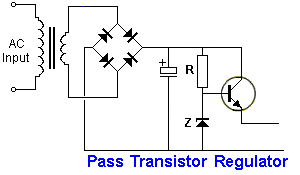

串联晶体管

相比分流晶体管导通产生的浪费,该电路在无负载时几乎不消耗电流。
由齐纳管提供基准电压,晶体管(通过此电压)放大100倍左右的电流减小输出的纹波。

电源供应器的整流滤波与稳压



提供这些电路没有数值,它们的目的是解释分流晶体管和串联晶体管。
