555双稳态触发电路控制继电器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

555定时器构成双稳态触发电路,当按下按钮可控制继电器的状态。引脚2和6,阈值和触发输入,是由两个10K电阻保持在1/2电源电压。当输出为高电平,通过100K电阻电容充电,并放电时,输出为低电平。当按钮被按下时,电容器电压被施加到引脚2和6,这将导致输出改变为相反的状态。当按钮被释放时,电容会充电或放电到新的水平在输出(引脚3)。部分不是关键的,电阻可以高一些或低一些,但在2个电阻的引脚2和6应该是相等的值,并且连接到所述电容的电阻应为10倍或更多。

该电路的优点是大滞后范围时,可避免误触发输入。一个缺点是当电源第一次接通时继电器可能工作。为了解决这个问题,你可以在复位引脚4连接一个电容接地,一个电阻连接+ V。这将导致引脚4在接通电源时保持一段时间低电压,这将重置输出。

100欧姆的电阻和100uF的电容用于电源线路上的滤除噪声,如果电路是用在汽车中的应用,他们可能没有必要。该电路可以工作良好,没有那些部分。

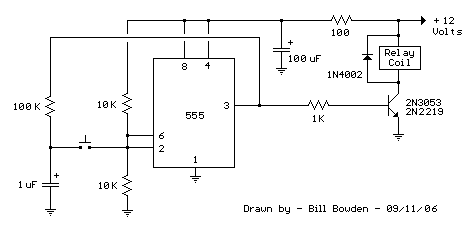

555双稳态触发电路控制继电器
