继电器切换电路使用556定时器

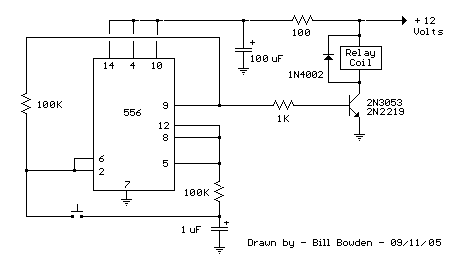

此切换电路通过使用一对555定时器接成的逆变器运行。引脚2和6是阈值和触发输入到第一定时器和引脚5为输出。在引脚5的输出将总是在输入引脚2和6的逆运算。同样，在第二定时器的引脚9的输出将总是在输入管脚8和12的倒数。一个100K电阻一个逆变器的输出连接到其它的输入，使之一的状态会被对方的相反。

在操作中，1uF的电容将充电到任何电压在引脚5上的输出。当按钮被按下时，电容器电压将被施加到另一个计时器将反向两个定时器的状态和切换继电器，或开或关的输入。

更紧密地跟随它，假设输出引脚5为12伏和在销9的第二输出是零伏。该1uF的上限将被收取12伏。当按下按钮时，该帽将应用12到输入引脚2和6，这将导致输出引脚9到零，关闭继电器。当按钮被释放时，盖会放电到零，因为在管脚5上的电压现在是零。当再次按下按钮时，电容将适用零到针脚2和6使输出引脚9，切换正从事继电器，循环重复。

该电路的优点是在输入端的大滞后范围。该按钮可以举行indefinetly关闭而不打乱输出的状态，因为输入电压将是1/2，由于同等价值100K电阻的供应。切换点的1/3和2/3的供给，使50％的电压没有任何影响。该电路也将切换速度非常快，无需开关去抖。一个缺点是，它可以打开与任何接合或断开继电器。为了解决这个问题，你可以使用一个串联电阻与复位线（4或10）中的一个，并添加自复位线一个电容到地。

100欧姆的电阻和100uF的电容用于电源线路上的滤除噪声如果电路是用在汽车中的应用。他们可能没有必要。该电路可以工作良好，没有那些部分。
