单个晶体管继电器切换电路

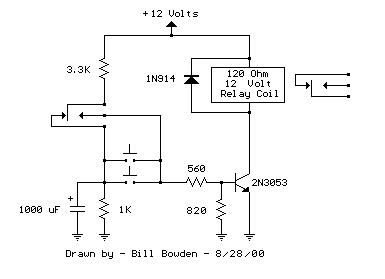

下面的电路需要一个双刀双掷继电器与单个晶体管一起使用，以允许用一个瞬时按钮切换继电器。一组继电器触点被用来控制负载，而另一组触点是用来提供反馈，以保持激活或去激活继电器。几个按钮可以并联连接，以允许从不同的位置切换继电器。

在停用状态，12V电源通过3.3K电阻和继电器触点给1000 uF的电容充电至约2.7伏。当开关被按下时，电容器电压通过电阻560加到晶体管基极，该晶体管导通，并启动继电器。在激活状态时，电源电压通过3.3K的电阻、继电器触点和560欧姆的电阻提供给晶体管的基极电压保持继电器在激活状态。而在激活状态时，电容器被允许通过1K电阻放电到零。当开关被再次按下时，电容器会导致晶体管的基极电压骤降而截止，以去激活继电器。

该电路具有三个明显的优点，它仅需要很少的元件，电源首次接通继电器总是在停用状态，并且不需要任何开关去抖（不存在临界振荡）。然而，由于按钮被按下时电容会立即开始充电，按钮不能按下过久，以避免无法关闭继电器。这个问题的影响可以被降到最低，方法是在晶体管的基极到地连接一个额外的电阻，按钮被按下时晶体管基极电压是接近0.7伏特，但晶体管被偏置于线性区。按钮不放，继电器线圈电压应保持在某处，使继电器保持最后切换状态。使用12伏电源，120欧姆继电器线圈和2N3053晶体管电路，这个电阻大约820欧姆。温度的变化会影响到情况，我用吹风机加热晶体管，按住按钮约1秒发现继电器将重新吸合，但是在正常运行的状态下这样的情况并不多。
