太阳能电池升压转换器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-18

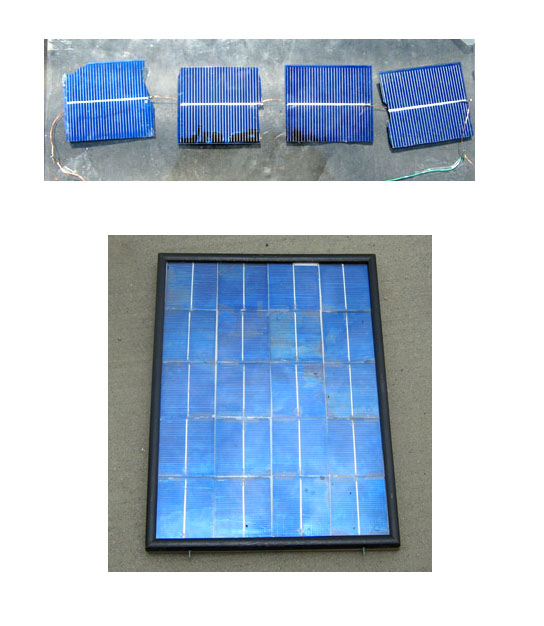

该升压转换器,用于低电压太阳能电池板给蓄电池充电。本例中使用的太阳能电池每个提供约400毫伏1安培电流。本图显示面板阵列包含20个单元串联,在明亮的阳光下产生约8瓦8伏,被组装在一个12 x 16相框。该转换器的效率经测量约87%,并提供近600毫安电流到12伏的铅酸蓄电池。

太阳能电池升压转换器

使用4个单电池串联(见上图)充电相同的12伏电池大约70毫安,效率下降到72%左右。使用单个0.4伏的太阳能电池给6伏蓄电池充电也可以,但效率仅约为55%。

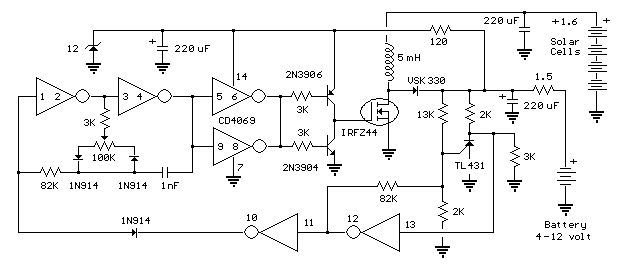

在10千赫兹振荡器和驱动电路获得功率下充电这应该是能给约大于4伏的电池充电。输出级(MOSFET和电感器)从太阳能阵列获得电量,并通过肖特基二极管产生充电电流(VSK 330)。输入和输出加220UF电容器改善效率。一个12伏的齐纳二极管和120欧姆的电阻器被添加到保护电路,在电池断开时控制电路免受过大的电压冲击。获得了与TL431参考电压二极管,其将输出电压限制到18伏额外的保护。如果输出超过18伏时,TL431的阴极下降时,停止振荡,直到输出低于16伏。

在操作中,100K电位器调整开关波形的占空比,使充电电流最大。这种调整可以通过监测1.5欧姆的电阻器电压进行,并调整为最大电压下运行。这应该是OPTIUM设置在效率是最高和最大功率从太阳能电池阵列获取。5MH电感我用了一个从废电脑找到的环形铁氧体磁芯,1.5英寸外直径。原线圈被拆除,并用18号漆包线绕25匝。电阻测量25毫欧。电感值可以在一定范围内变动,只是电阻要低和不产生峰值电流饱和。较大的电感将有较低的峰值电流。

太阳能电池升压转换器
