固态继电器空间加热器控制器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-18

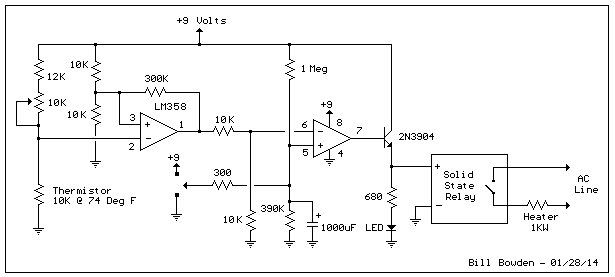

下图中的空间加热器控制器使用25安培固态继电器,双运算放大器和其他一些元器件。

固态继电器空间加热器控制器

10K电位器调整温度。在引脚3的参考值约为4.5伏,这样,当温度高于设定,热敏电阻两端的电压将小于4.5伏,这将导致引脚1输出高电平至约8伏。引脚5的基准电压约为2.5伏。引脚6输入电压是引脚1电压的一半约4伏,比引脚5更高的电压,所以在管脚7输出低电平,非常接近于零,加热器关闭。

300K电阻从引脚1到3提供一点点正反馈,这样温度必须改变在一定范围加热器才会改变状态。当温度是非常接近临界值时,防止了电路过于频繁地接通和断开。

当温度低于设定值时,反向状态将发生,引脚1和6电压接近零,并在管脚7输出将是大约8伏,LED和继电器开启,接通加热器。用74华氏度10K热敏电阻,电位器调整在中心位置,温度将被设定在约55度。该热敏电阻的电阻变化每度约为350欧姆,以便温度范围控制在中心点的高于约15度和低于55度,或40 - 70华氏度更高电阻的热敏电阻可与一个较大值的电位器使用。

该加热器可手动激活,引脚5连接的瞬时开关。开关控制1000uF电容通过300欧姆电阻连接到电源充电或连接到地放电。当开关与9V电源接通,电容被充电,加热器将保持约10分钟,直到电容电压低于在引脚6的4伏。或者,瞬时开关与地接通,电容通过300欧姆的电阻放电,加热器被关闭。

使用小的AC线路变压器,4个1N4001整流二极管和2200uF的滤波电容器制作的9伏电源可以被使用。由于负载是非常小的因此无需调节器,电源电压的多少不影响使用。
