能消除电弧的直流电源开关

来源 redrok
浏览
发布时间 2014-05-02

当在替代能源的应用中使用,特别是当开关被安装在室内布线箱和开关负载很大的直流电流相比,AC电源开关传统的直流电源开关一般都相当昂贵。

AC电源开关不适于在DC电路中应用,因为它们不具有直流电弧淬火特性。一旦直流电弧启动它具有极大的破坏性。如果电弧没有在第一时间启动这些开关可进行全电流额定值的开关。本人设计的电子开关电路,以防止传统的AC电源开关引起电弧。

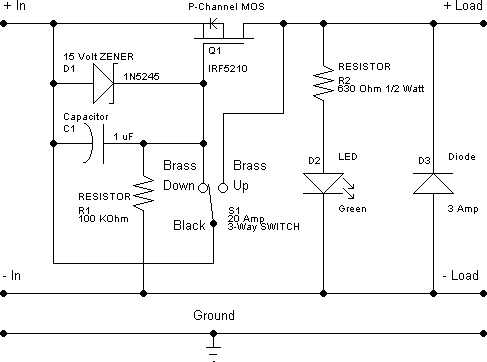

能消除电弧的直流电源开关

此电路在短时间内对开关进行分流,当开关触点分离后的一个短时间内仍保持电路接通,使得开关不产生电弧。在这种情况下,我使用了标准的3路开关,有时也被称为一个单刀双掷开关。然而,它没有在3路模式中使用。第二触点是用来保证主触头完全打开后关闭MOSFET。

请选择“快动”或“切换”开关的类型,而不是安静或沉默的类型。速动开关从一个接触快速移动到另一个。它的优点是会有更少的功率耗散在MOSFET。

在此应用的MOSFET不需要散热器。MOSFET的导通大电流只是在开关切换瞬间出现,并显著降低了电流。该开关可以满载运行。

当开关被打开后MOSFET接管了一会儿,直到开关切换完成。整个过程无电弧发生,因为开关两端电压是很低的并且有小的电流,不足以产生电弧。

该电路被设计为12V或24V系统中,这意味着为5V至44V的电压范围。我已经在这个范围内进行了测试。我认为它可以在48V系统中使用,但我还没有尝试过这个呢。

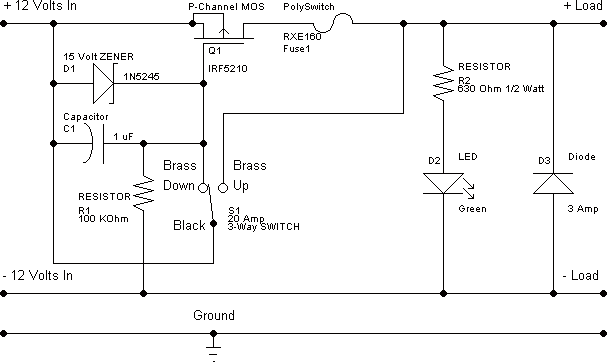

能消除电弧的直流电源开关

有人指出,某些开关可能会导致MOSFET过热损坏,因为有些开关的主触头会被莫名其妙的定置到中心位置而不与任何一个触点接触,如此的话,MOSFET将长时间导通致热损坏。出于这个原因,我添加了一个RXEF160自复式保险丝。它被环氧树脂粘合到MOSFET的表面。
