这是一个使用L200C电压调节器制作的稳压电源,具有可变电压和限定电流调节。

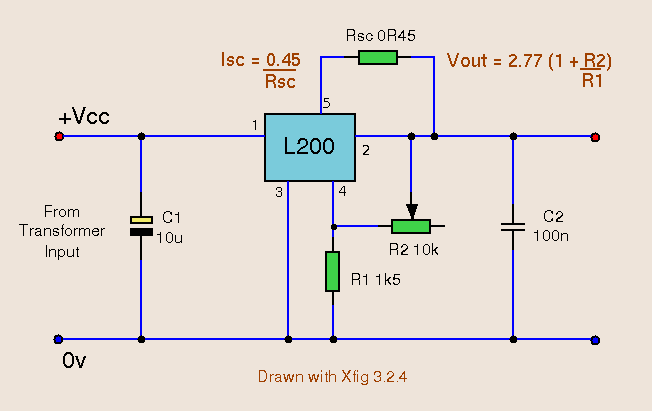

L200C电压调节器制作的稳压电源

5针L200C调节器提供电压和电流调节。该IC还具有热关断和输入过电压保护,最高压差可达60伏直流。上述电路RSC = 0.45欧姆,因此电流限制为1安培。输出电压可在2.85V至36V间调节。电源电压必须大于最大输出电压几伏,对于36V的输出电压,输入电压Vcc必须在40V以上,如果你想得到9伏电压输出,输入电压应至少为12伏。

最大耗散功率
L200具有内部限制,以减少热量耗散。这种情况发生在内部结温达到150°C。数据表中具有安全工作区的曲线图,但是,如果最大输出电流达到2安培,输入电压减去输出电压的差必须小于20伏特。

规格
DC输入电压:40V最大
峰值输入电压:60V最大,10毫秒
输出电压范围:2.85至36V
输出电流范围:0.1〜2A
静态电流:4.2毫安
输出噪声:80uV

该L200稳压器有许多版本:L200,L200C,L200CH,L200CV。这些其实都是一样的调节器,主要区别是工作温度和引脚。
对于L200,工作结温为-55〜150℃。对于L200C工作结温为-25至150°C。
