电源逆变器,采用74HC14构建方波振荡器

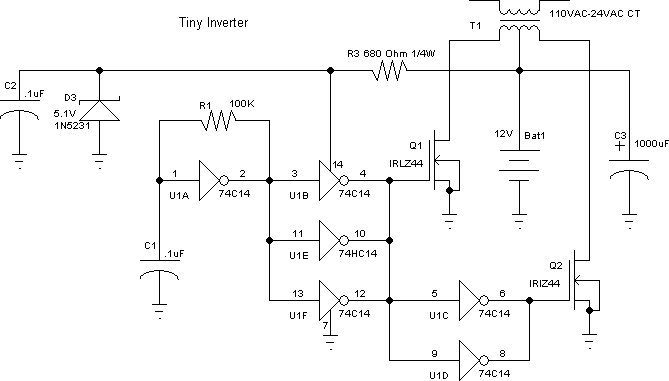

如上电路,采用一片74HC14六反相施密特触发器,其中U1A构成方波振荡器,U1B/E/F缓冲放大驱动Q1,U1C/D二次反相驱动Q2,如此Q1和Q2交替导通,在T1次级输出交变电压。

74HC14是一款高速CMOS器件,主要参数如下:

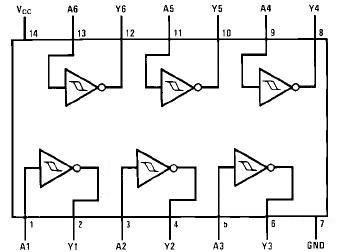

74HC14六反相施密特触发器

典型电源电压:5.0V
正向输入阀值电压:VT+=1.6V
负向输入阀值电压:VT-=0.8V
驱动电流: +/-5.2mA
传输延迟:12ns(5V)
逻辑电平:CMOS
引脚:14
封装类型:DIP
