电力供应中断警报器

来源 zen
浏览
发布时间 2014-05-04

这个电路将对电力供应(家用或工业)进行持续监控。如果电源被中断,那么在中断期间会发出报警声。它有备用电池及过充保护。

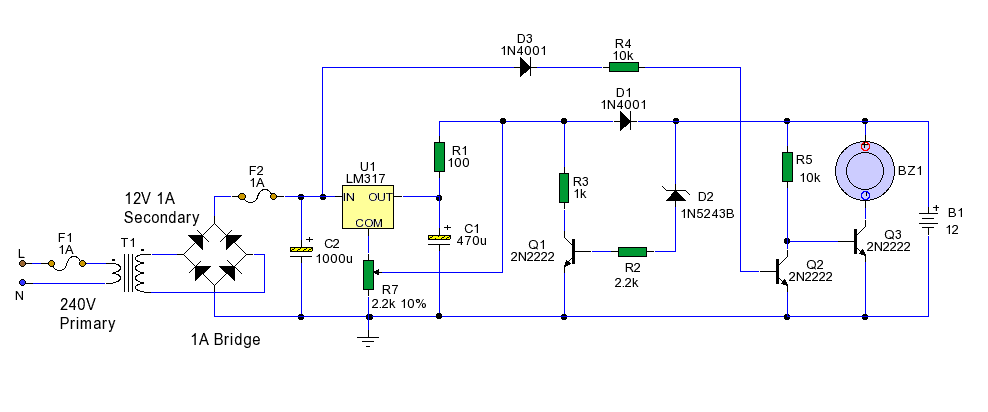

电力供应中断警报器

T1是一个变压器,用于监视电力供应。它是由一个桥式整流器整流和C2滤波提供一个15伏的直流电源。该15V电源输入到LM317稳压器,该稳压器输出电压由R1和R7设置。

如果电源发生故障,那么C1快速放电,Q2基极得不到足够的偏置电压进入截止状态。此时,R5为Q3提供基极电流,蜂鸣器工作。

只要通电电池B1将不断充电。当电池电压达到14伏特,齐纳二极管D2将雪崩导通。这就激活Q1使得R7的输入电压会降低,为电池充电电源将被切断。那么电池B1将持续监控Q2,Q3和蜂鸣器。
