适合无线电设备的线性电源

来源 zen
浏览
发布时间 2014-05-04

无线电设备电源不应该在整个无线电频谱产生任何不必要的干扰。开关电源是干扰最强的来源之一,谐波,可以干扰整个长,中,短波频段。此电源,完全没有此类干扰,因此适合无线电设备。此外,它具有非常高的射频抑制防止干扰电源线的其它设备,是适用于驱动无线电接收机和小功率发射机。

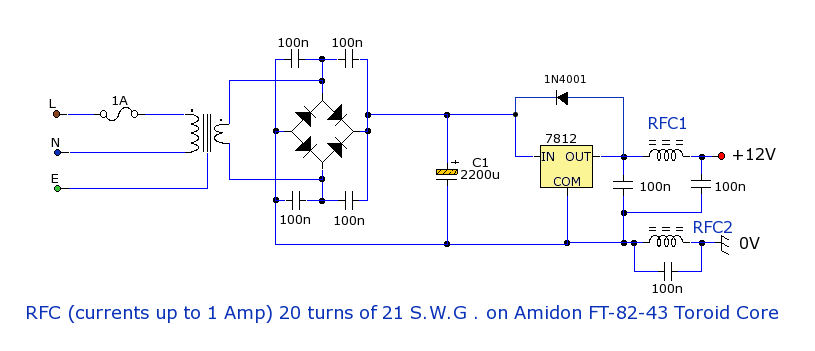

适合无线电设备的线性电源

T1为变压器,其初级电压选择,以适应当地的电力线电压,例如120V北美或240V英国。次级电压和电流取决于负载的要求。一个共同的电源电压为12V,以便次级为12V,1A是典型的小型接收机或发射机。有时候,二次值也引述VA单位。一个12V辅助的12 VA评级被设计成在1安培的供电12伏的负载。

一个工作在变压器线路频率(50Hz为60Hz的英国北美)产生的磁场。磁场延伸的变压器铁心的至少直径,虽然一个灵敏放大器与任何感性元件可以“听到”这个字段,并产生嗡嗡声在它的输出在线路频率。

适合无线电设备的线性电源环形铁心变压器(左图所示)有一个较小的磁场比传统的变压器,他们往往在高品质的音频放大器使用。T1可以是一个环形变压器或标准机架安装变压器。

接下来一个标准的桥式整流或单独的整流二极管,用于提供全波整流。与每个整流器并联是一个小100nF的电容。另请注意,在每个全波整流二极管的所有个人100N上限来抑制二极管导通尖峰,在线路频率100Hz的两倍(对于英国和欧洲),它们共同发生这种情况。

C1是滤波电容器。在大型电解高频阻抗可高所以C1可与10uF电解电容器和100nF陶瓷电容器并联后,如果需要的话。

一个标准的稳压器IC是用来稳定的电源电压。甲LM7812示于我的电路,但调节器电压的选择应符合电路的电源电压。此外,LM7812(TO220风格)的额定电压为1.5A最大。它也将是有益的应用一个小的传热化合物,然后推夹的适当的散热片上,如Maplin杯代码KU50E散热从设备远快,以减少热失控的可能性。

监管机构也可与不同的输出电流,在“M”系列,如78M12的额定功率为0.5安培和“L”的额定电流为100mA。例如78L05是一个5V稳压器额定输出电流高达100mA。在选择器被供电电路的电流的要求必须是已知的。

为加强保护一个反电动势的二极管是有线与整个稳压器的输入和输出极性反接。这是作为一个反电动势的二极管跨继电器接线相同的原则,并防止任何高电压尖峰损坏稳压器。

环形磁芯

适合无线电设备的线性电源最后一个组件是一个LC滤波器RFC1和RFC2和三个100nF的电容进行。射频扼流圈没有任何效果在DC音频频率,但呈现高阻抗RF频率。与发射机电路从电源任何哼声不能达到的发射机或振荡阶段。如果没有嗡嗡声通过它获取将被广播,听到的接收信号中,RFC1和RFC2的目的是防止这一点。

请注意,该机箱端取自RFC2的一端。既RFC1和RFC2应卷绕在同一方向上。对于电路拉升至1安培尝试20匝绝缘18 SWG丝。对于电路需要更多的电流使用直径更大的钢丝。在RFC绕在阿米登FT 82-43环形圈。这些是大约1英寸直径,如右图所示。

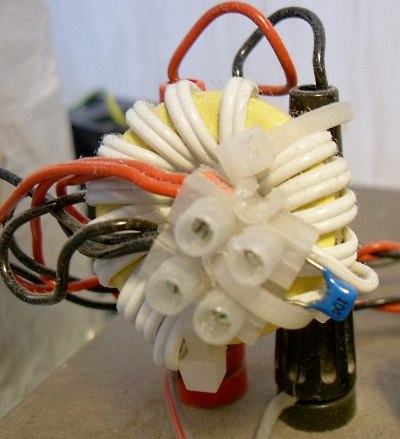

一种替代RFC1和RFC2是需要一个铁氧体磁芯和风能变成并行。这被称为bifiliar布线和在下面可以看到(白线在黄芯)。

适合无线电设备的线性电源
