附加限流器的电源供应器

来源 zen
浏览
发布时间 2014-05-04

该电路可以从你的电源限制最大输出电流。当你第一次开机一个项目,这是非常有用的。通过设置您的电源电流上限,可以同时保护您的电源。它提供了一个简单和廉价的电流限制电源

基本电路被显示在第一个原理图。两个二极管固定在功率晶体管的基极和电源负极之间,电压约1.4V。这意味着,在R2上的电压约0.7V。如果R2为10欧姆,则最大的发射极电流为(0.7/10)等于70毫安。

由于集电极电流总是等于发射极电流,你不能从输出端子吸取超过70毫安。如果你试图这样做,输出电压将下降。

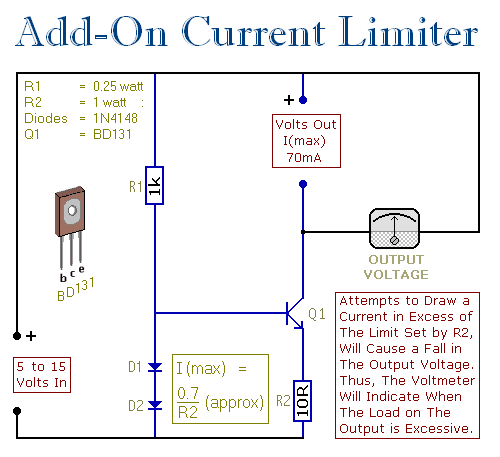

基本电流限制器的电路图

三极管我用了一个BD131。然而,类似或更好规格的任何NPN功率晶体管应该能正常运行。我为电路设定一个70毫安最大电流无特殊原因,如果你想设置一个不同的限流,改变R2的值即可。其计算公式在图中。一定要记住,如果你增加电流,你还应该增加电阻功率。

第二个原理图有几个附加功能。如果你不想使用电压表显示输出电压,可以使用LED来代替。如果输出电压下降,LED将变暗或完全熄灭。这足以让你知道,输出负载过大。

电流限制器用于测试实验设备时,蜂鸣器是非常有用的。如果设备有问题,输出电压下降了2伏以上,电路将发出警报声。

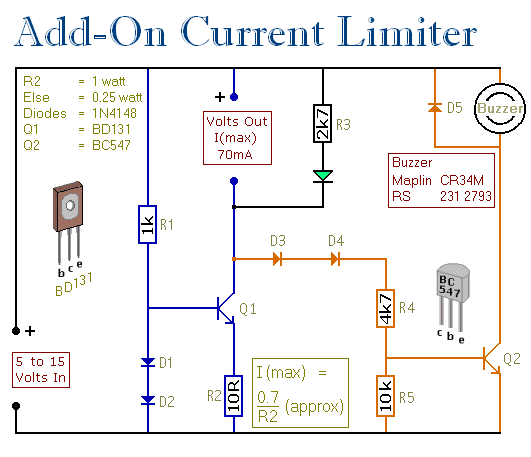

电流限制器,配有声音报警

电路板布局
所提供的布局是第二个原理图的。如果您不希望使用LED功能,只需要撤除LED和R3。如果你不想报警功能,撤掉D3,D4,D5,R4,R5和第二个三极管。

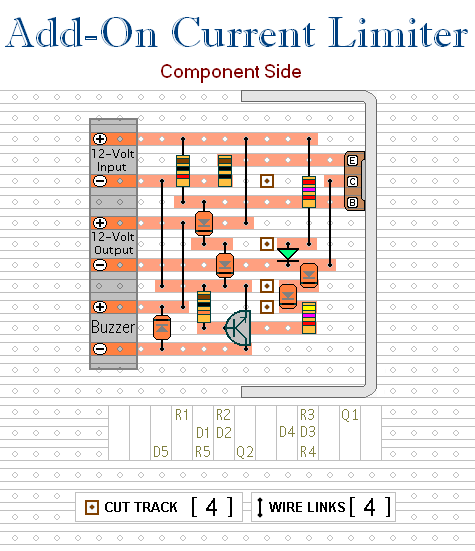

电流限制器 - 电路板布局

散热片是铝材料约2毫米厚,6厘米长3厘米高的折叠带。如果您显著增加最大电流,你可能需要增加散热片的大小为好。
