8路LED音频电平表

来源 zen
发布时间 2014-05-05

该电路采用两个四运算放大器组成一个八LED音频电平表。在这个特殊的电路中使用运算放大器是LM324。它是一种流行的IC,很容易买到。

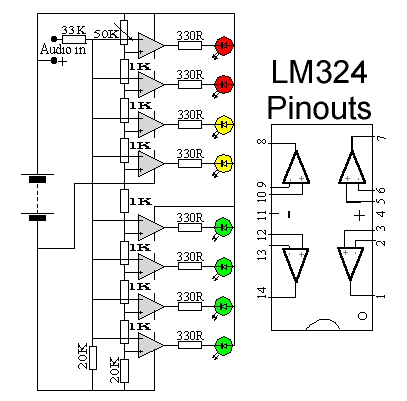

8路LED音频电平表

1K的电阻器在电路中是必不可少的,以使LED的打开在不同的音频电平。没有理由为什么你不能改变这些电阻,虽然上述任何5K可能会导致某些LED的来从来没有打开。这个电路是容易扩展与更多的运算放大器,并且不限于与LM324使用。只要你确保一切都正确连接几乎任何运算放大器将工作。

在原理图上的33K电阻是保持输入到电路信号在一个低的水平。这是不可能的,你会发现一个33K的电阻,所以最接近你可以得到应该做的。这个电阻值可能需要改变,所以你才真正构建它在PCB试验板这条赛道是最好的。该电路在它的当前形式将接受来自来源,如AUX OUT的Hi-Fi音响线路电平输入,虽然都可以很容易地修改,以接受扬声器输入。

音频+连接到主正轨,而音频 - 用于信号输入。50k的电位器可用于改变所述电路的灵敏度。
