有音调控制和软开关的音频放大器

来源 zen
浏览
发布时间 2014-05-05

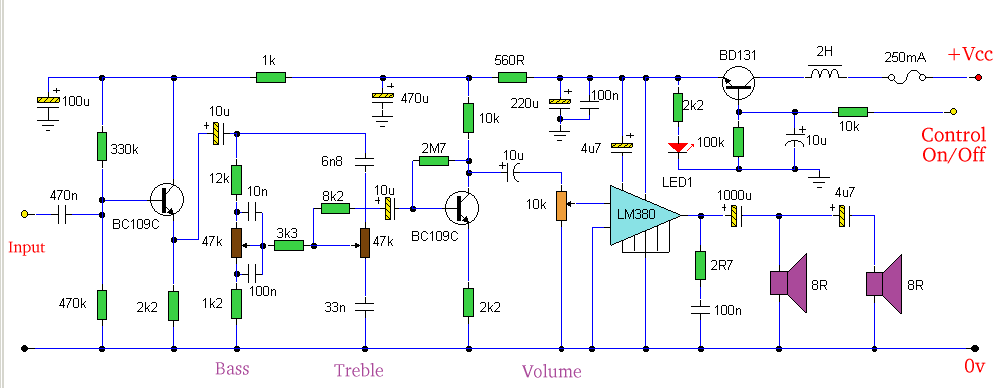

围绕着一个LM380功放集成电路,该放大器包括音调控制和电源软启动。软启动电路,确保电源被逐步建立起来。

有音调控制和软开关的音频放大器

注意事项:
软启动是通过一个BD131晶体管连接成发射极跟随器配合控制电平使用。集电极连接到电源,2H串联电感过滤掉电源的嗡嗡声。这个电感器不是太重要的,如果直流电源充分平滑可以省略。控制电压被施加到BD131基端,10u的电容和10k电阻具有双重目的:
1)本10U电容逐渐充电确保晶体管将逐渐导通到饱和状态。
2)作为一个过滤器提供更加平滑的直流电源到放大器和音调控制。

放大器通电后LED1会亮起。控制电压为0伏时,放大器关闭。该LM380驱动两个8欧姆扬声器,负载因此为4欧姆。该4u7电容器充当过滤器,较低的频率被阻碍,所以这个扬声器可以是一个“高频扬声器”类型。

音调控制:

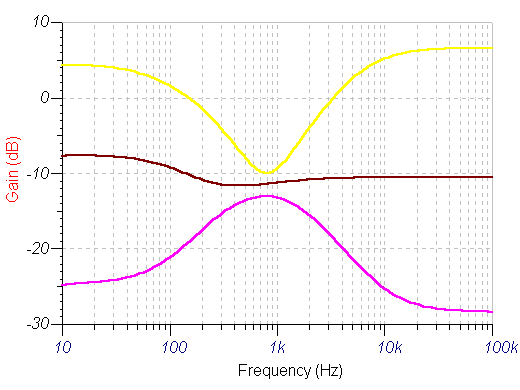

声源信号被第一个BC109C缓冲放大后,输出信号通过10U电容器到达音调控制网络。这种被动的电阻器和电容器的网络衰减高频和低频。低音控制是集中在100Hz,高音控制10kHz。第二个BC109C补偿放大音调控制的增益损失,这两级增益大约是正6分贝到负20分贝的范围。请参阅下面的波形图:

音调控制的响应

有可能是难以获得BC109C晶体管,但BC108C晶体管将成为一个理想的替代品。
