分立元件制成的15瓦音频放大器

来源 zen
浏览
发布时间 2014-05-05

使用分立元件制作15瓦的音频放大器。

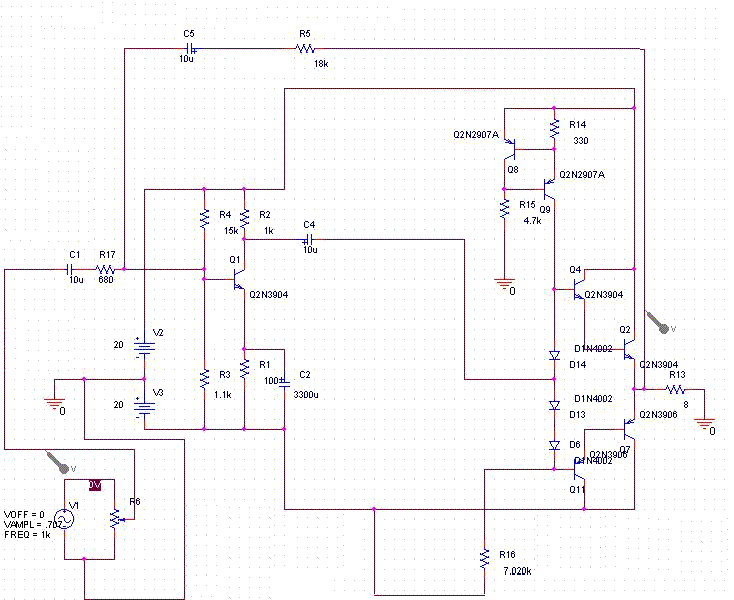

分立元件制成的15瓦音频放大器

该放大器采用了双20伏电源,并提供15瓦特功率到8欧姆负载。Q1工作在共发射极电路模式,信号被传递到偏压链组成的Q8,Q9,D6,D13和D14。Q8和Q9提供的恒定电流通过偏置链,以减少失真,由一个离散的达林顿对管(Q2,Q4)和(Q7,Q11)构成的输出级。最后两个功率晶体管,特别是2N3055和MJ2955。7.02K的电阻R16是用一个4.7K,680欧姆,和两个820欧姆的串联组合制成。在1.1K电阻R3是使用100欧姆和一个1K的电阻制成。您可以使用此电路与任何随身听或CD播放器连接,因为它旨在利用一个标准的500mV的声源信号。
