短波(SW)天线放大器

来源 zen
浏览
发布时间 2014-05-07

短波频段(SW)天线放大器,以提高短波信号接收能力。频率范围约为5至20 MHz。

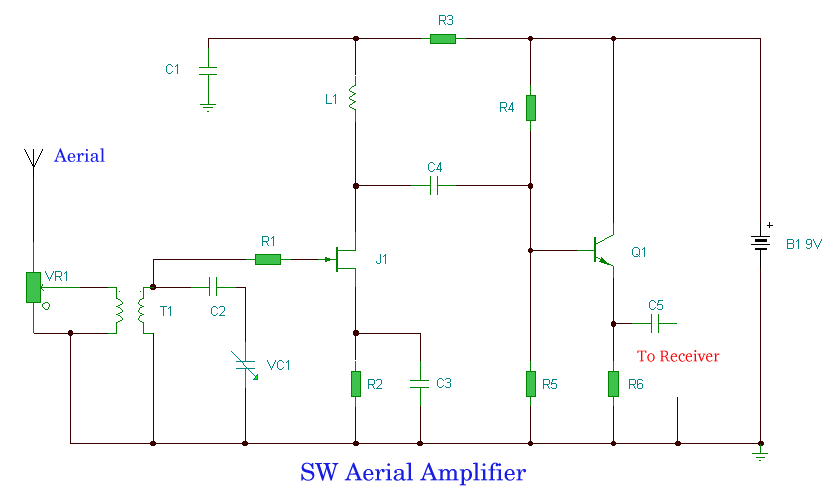

短波(SW)天线放大器

注意事项:

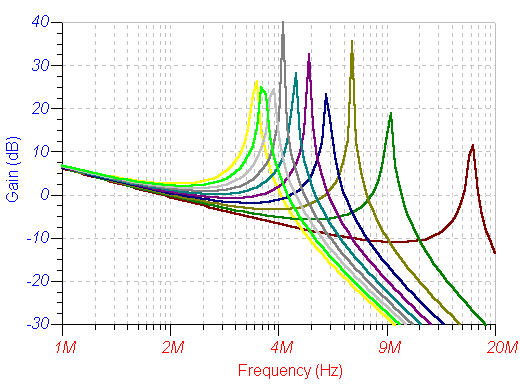

放大微弱的无线电信号的问题是,你也放大了噪音。你可以接收取决于有多少背景噪声存在,无论是人为干扰或静态的。在该设计中,RF信号首先通过电阻衰减器实现,这是必要的,因为强烈的信号可能使接收机过载。变压器T1是将在一个1英寸直径的铁氧体磁环上,初级(天线端)为2圈22 SWG线,次级为4圈22 SWG线。次级4圈的间距占据大约一半的线圈周长。次级的近似电感为20uH。以涵盖5〜20MHz的调谐频率,可变电容器从3pF到200PF是必需的。400或500pF的标准的调谐电容用于此时,串联一个C2以降低电容值。一个220pF电容C2和500pF的可变电容器的有效电容范围是143pF至约4.8pF。这大致是正确的,而不是至关重要的,因为场效应晶体管的增益会放大该调谐电路范围之外的频率。该2N3819场效应管工作在共源极模式。基极电阻R1被包括在内,以均衡响应,内部栅源阻抗增加了R1从而适于更高的频率。漏极电路包括一个2.5mH扼流圈,一个4.7mH容也可以使用,这些线圈应该具有高Q值。串联电阻R3被引入以平滑频率响应。以下的频率响应示于VC1的10%的增量计算:

短波(SW)天线放大器



从FET的输出阻抗高,所以是由射极跟随器模式的BC108C缓冲。电流消耗大约是3毫安从9伏电池。正如任何射频电路,该电路对噪声和干扰敏感。金属外壳将是这个项目不错的选择。

零件清单:

R1 100K
R2 1K
R3 330
R4 47K
R5 68K
R6 4.7K
VR1 4.7K
C1 100N
C2 220P
C3 100N
C4 1N
C5 10N
VC1 500pF
L 12.5米
J1 2N3819
Q1 BC108B
