中波频段(AM)语音发射器

来源 zen
浏览
发布时间 2014-05-07

一个中波频段(AM)语音发射器。第二晶体管高频振荡器工作在LC谐振频率,并通过长的导线天线发送出去。



中波频段(AM)语音发射器

该电路采用幅度调制(AM)在500kHz到1600KHZ的中波频率。LC调谐回路中的电感值被固定在200uH,改变电容值可以改变谐振频率。您可以在LC谐振频率计算器中输入值,计算所需频率的电容值。



线圈数据
如果自己绕制线圈,那么你可能会发现单层空芯电感计算器比较有用。

一个替代方法是使用合适的材料制成的环形磁芯。环形磁芯有不同的大小和颜色,请参见下面的示例。

中波频段(AM)语音发射器

一个T130-2环形磁芯需要36 SWG线绕大约137​​圈。

电路笔记

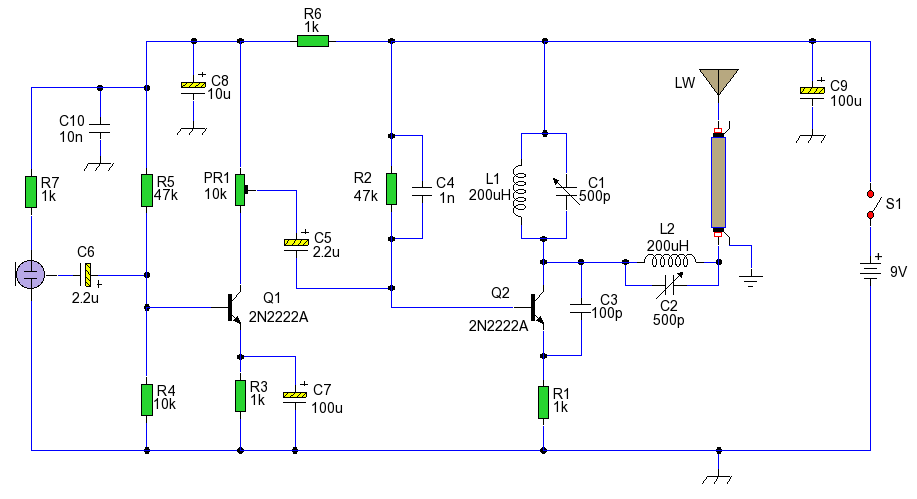

该电路由两部分组成,一个围绕Q1的麦克风前置放大器和围绕Q2的高频振荡器电路。该振荡器是一个标准的哈特利振荡器,它的频率是可调的。谐振电路L1和C1控制频率,在谐振频率的电流通过Q2集电极和发射极,电阻R1限制电流。发送信号取自集电极,L2和C2形成另一个谐振电路,帮助天线匹配获得最大功率。L1,L2,C1和C2可以从旧的AM收音机中获取。

在原理图我已经表明同轴电缆被连接到输出端口,外部同轴电缆屏蔽层连接大地。L2和C2,不仅有利于天线匹配,而且还有助于消除谐波。
