过大的湿度不利于电子设备的正常工作。这里所描述的电路可以用来检测湿度是否过大。

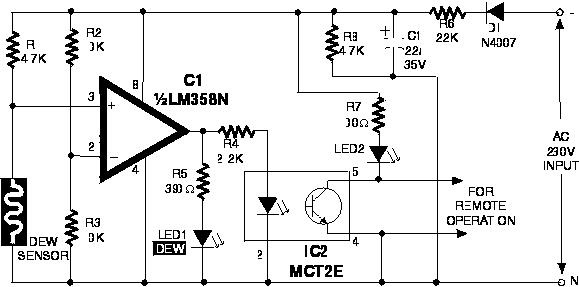

结露传感器应用电路,湿度检测

电路的核心是一种廉价的(电阻型)结露传感器元件。结露传感器可能在当地市场不是很容易得到。在实践中,所有具有相同的电气特性的结露传感器,不论其物理形状、大小,用于这个项目是可互换的。

该电路使用了一个双运放集成电路LM358N,在这里被配置为一个比较器。(注意,只有一半的IC 是用在这里。)在正常情况下,结露传感器的电阻低(1千欧左右),LM358N的非反相输入端电压低,相应的输出(引脚1)也低,因此LED不亮。当相对湿度超过80个百分点,传感器的电阻增加迅速。作为一个结果,非反相引脚电压变得比反相引脚更高。这推动了IC1的输出到一个高的电平。作为一个结果,LED光电耦合器激活,同时提供了一个可视化的LED指示。光电耦合器可以适当地连接到任何电子设备用于切换的目的。

包括二极管D2电路,电阻R5和R6和电容C1形成一个低电压,低电流的电源供应器。这个简单的安排省却了一个笨重和昂贵的降压变压器的要求。
