无线圈的调频发射器

来源 electronic
浏览
发布时间 2014-05-13

该调频发射器采用CD4069六反相器芯片,使用一个10.7MHz中频陶瓷滤波器。输出直接驱动四分之一波长的天线。由于输出信号是方波,会有很大的谐波成份。第九次谐波的频率是96.3MHz,在FM频段。

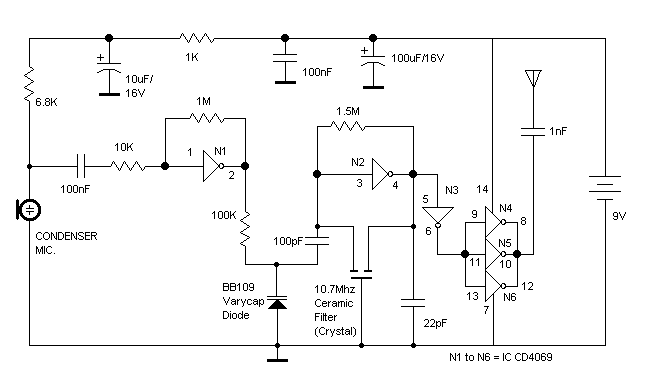

CD4069反相器N1是一个音频放大器,N2是振荡器,N3缓冲,N4、N5、N6并联放大。从麦克风的音频信号被放大送至变容二极管,因此改变振荡器的频率产生频率调制。
