一个简单的红外遥控器测试仪

来源 electronic
浏览
发布时间 2014-05-14

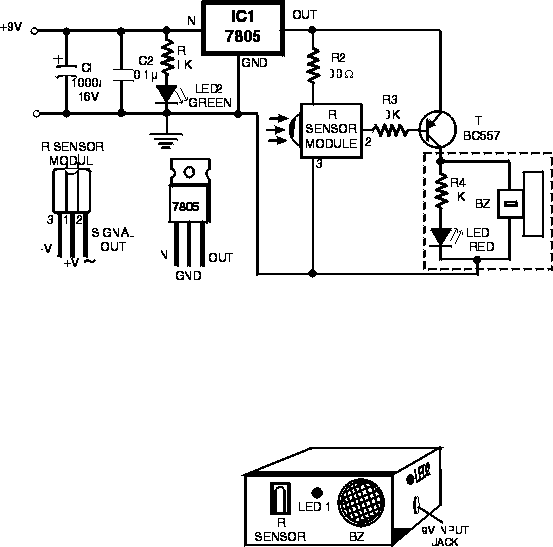

这是一个方便的小工具,用来测试电子设备的红外信号遥控发射器,电路图如下。

一个简单的红外遥控器测试仪

红外传感器模块接收到遥控发射器的信号,其2引脚输出低电平,开关晶体管T1导通,使LED1闪烁,同时蜂鸣器发出哔哔声。遥控器上不同的按钮会产生不同的脉冲变化率,从LED闪烁状态或蜂鸣器发出的哔哔声会有变化。当传感器模块没有检测到红外信号时,输出引脚2变为高电平,晶体管T1关闭,因此LED1和蜂鸣器BZ1关闭。

该电路需要5V稳压电源,可以从9V电源通过7805稳压器获得。电容C1平滑直流输入电压,电容C2抑制任何突然的峰值电压出现在输入电源。在这里,一个塑料模传感器已经使用,这样更容易安装,占用更少的空间。如果是金属外壳的传感器,外壳接地将确保电磁辐射所产生的光和电子管镇流器等(这在接收机电路的带宽)是有效的接地,不影响电路的功能。含电路盒布局如图所示。九伏直流电源使用香蕉插头送入机内。
