CD4033芯片非接触式电源指示器

来源 electronic
浏览
发布时间 2014-05-14

这是一个CMOS集成电路(CD4033)制作的非接触式电源指示器。电路可用于交流电源的无接触检测,判断电压有无。因此可以不从导体除去绝缘检测电源的交流电压。就在附近的导体,它可以探测到交流电压的存在。如果交流电压不存在,固定显示一个随机数字(0到9)。如果电源在导体,传感探头会感应到电场。由于IC使用的是CMOS类型,它的输入阻抗非常高,由此引起的电压足以激活时钟计数器电路。因此,显示计数从0到9迅速变化。这是对电源存在的指示。电路结构紧凑,一个9伏PP3电池可用于这个小工具。

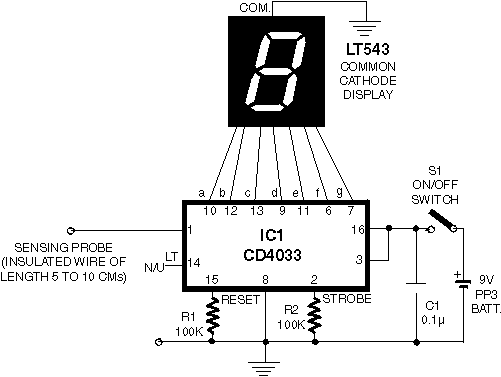

CD4033芯片非接触式电源指示器
