电压倍增电路

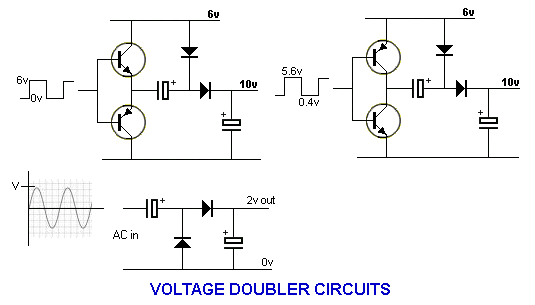

直流和交流电压倍增电路

第一个是直流电压倍增电路。
采用方波(任何的振幅)信号控制晶体管交替导通。当控制电平为0V,下面的三极管导通,电容充电;当控制电平为6V,电容电压与电源电压叠加经二极管输出约10V电压。因为PN结压降,损失了约2V电压。

第二个也是直流电压倍增电路。区别是三极管对调了位置,这对控制信号提出了要求。控制电平必须高于5.6V或者低于0.4V,并且切换要迅速,否则两个三极管形成“短路”。

第三个是交流电压倍增电路。AC电压负半周对电容充电,正半周电容电压与电源电压叠加输出两倍的直流电压。
