这是一个简单的齐纳二极管测试仪,测试的齐纳二极管的击穿电压高达120伏特。这个电路的主要优点是它的工作电压为6V直流电,消耗小于8mA电流。该电路可以安装在9V电池箱中。盒子的三分之二可用于四个1.5V电池,剩下的三分之一足够容纳该电路。

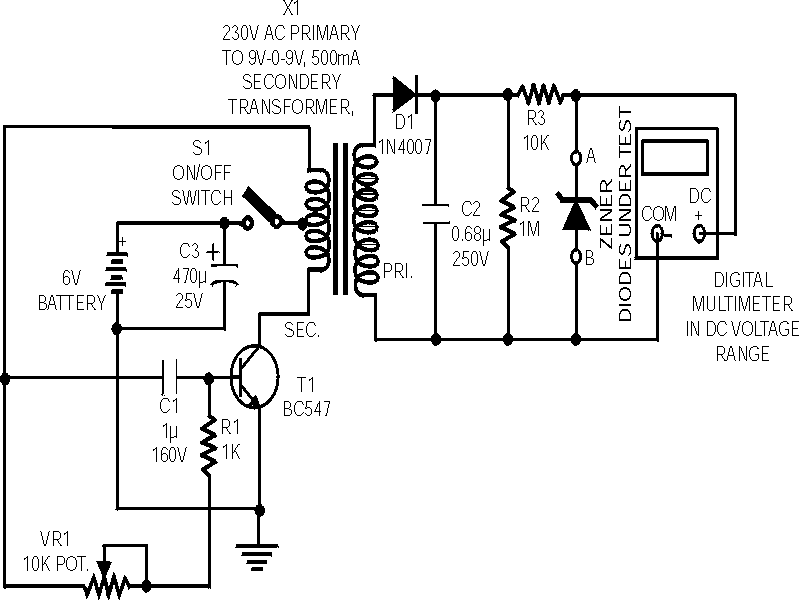

120伏以下齐纳二极管测试仪

在这个电路使用一个初级230V,次级18V带中心抽头500mA的常用变压器,初次级反过来用,实现升压的作用。晶体管T1(BC547)被配置为一个振荡器,驱动变压器得到所需电压。输出的交流电压通过二极管D1和滤波电容器C2转换为直流,用于检测齐纳二极管。R3是限流电阻。

组装电路后,检查在A点和B点的直流电压。不连接任何齐纳二极管,开启S1,通过调整VR1(10K),在A-B的直流电压应该从10V至120V有变化。如果都是正确的,这个电路准备就绪。

用于测试一个未知值的齐纳二极管,连接在A点和B点,调整VR1以获得最大的直流电压在A和B,阅读数字万用表记下这个稳压值对应的直流电压。如果齐纳二极管短路,万用表显示0伏特。
