1W射频功率放大器适用于iPod立体声调频发射机

来源 电子DIY
浏览
发布时间 2014-05-14

该项目用于将功率微弱的调频发射机RF信号连接一个强大的射频放大器构建1W的调频发射机。对于那些希望聆听他们喜爱的音乐在汽车,房子,花园,学校,校园,宴会的完美解决方案,你的名字....为什么不跟每个人都在你的城市分享您的音乐!

1W射频功率放大器适用于iPod立体声调频发射机

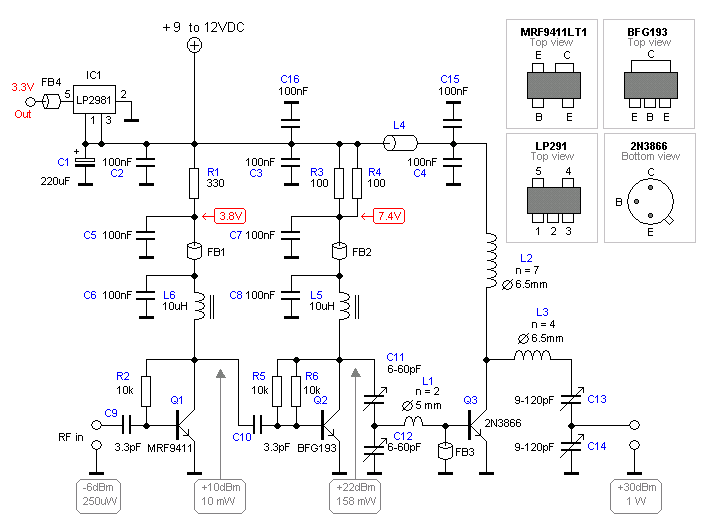

1W射频功率放大器电路图

1W射频功率放大器适用于iPod立体声调频发射机

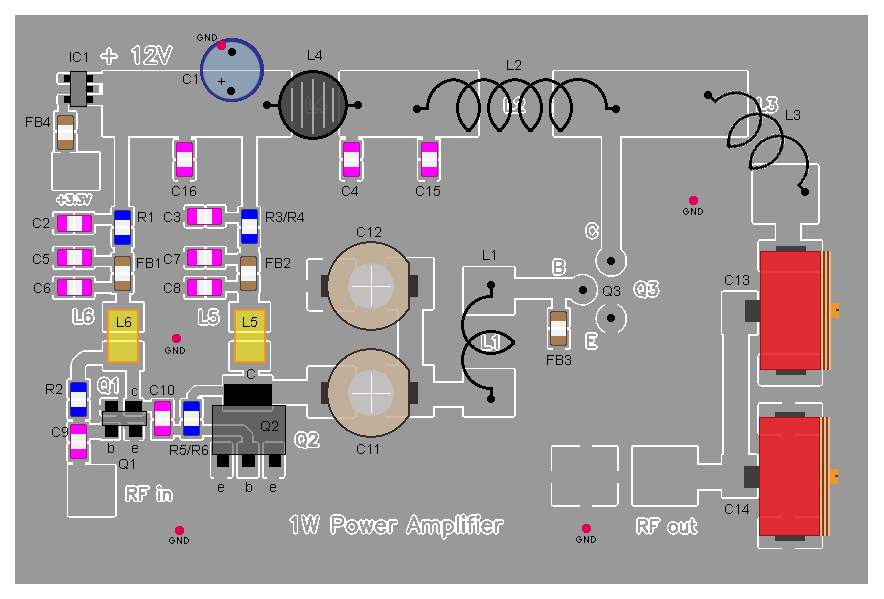

1W射频功率放大器PCB

1W射频功率放大器适用于iPod立体声调频发射机
1W射频功率放大器适用于iPod立体声调频发射机

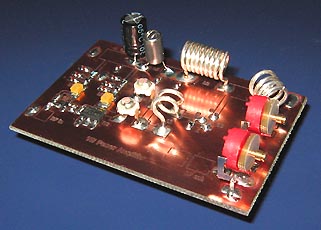

1W射频功率放大器组件

今天,它是非常受欢迎的到iPod,MP3或CD播放器连接到某种调频发射机。发射信号可以被拾起任何调频收音机接收器,最经常使用的是汽车。与大多数FM发射器的问题是,它们有非常微弱的信号和短的传输距离。有些发射器是如此糟糕,甚至当它们被放在非常接近接收器,才能勉强收到信号。

1W射频功率放大器适用于iPod立体声调频发射机

1W射频功率放大器适用于iPod立体声调频发射机

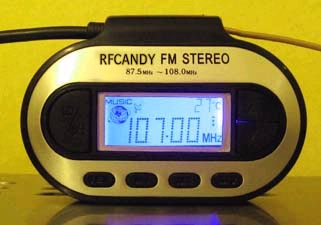

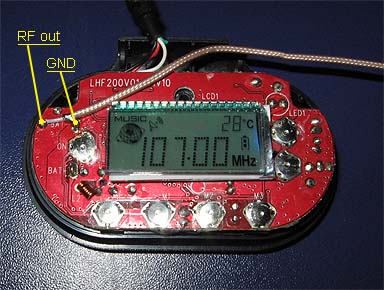

这张照片显示的立体声调频发射器。左边是音频输入线,右边是修改后的RF输出信号。发射信号只有几个微瓦,连接到这个1W放大器将改变这种状况。
