一公里调频发射机

来源 电子DIY
浏览
发布时间 2014-05-14

这种小功率调频发射机可以在良好的条件下传输超过1公里。该调制可以做了这么多带麦克风或音频源。大功率调频发射机电路是围绕2n2218晶体管。发射线圈为5匝漆包线22 AWG电线,用1厘米空心的直径。看,它应该是陶瓷电容器。天线应具有从15至40cm。用于传输它关系调频的接收器(收音机)的接近一半的自由频率(即没有任何无线电设备运行),用木材或塑料片,旋转CV的螺杆以捕获发射器的频率。

一公里调频发射机

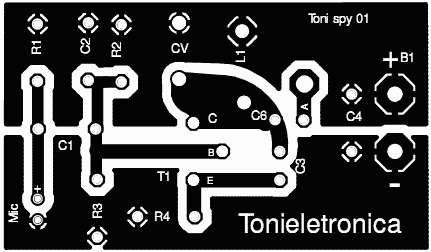

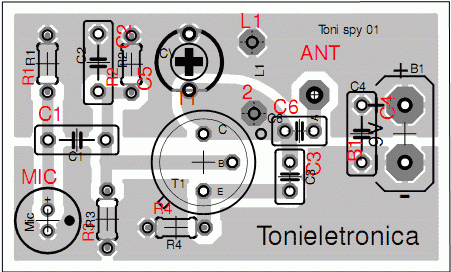

如果频率偏差大捕获困难,拨动线圈先粗调,再用电容微调。晶体管是2n2218。MIC1是两个端子驻极体麦克风,电阻器R1为麦克风供电,或许有必要改变R1的值来适应麦克风,1K到10k的值可以被测试。电路板优选使用玻璃纤维板,适合于高频。

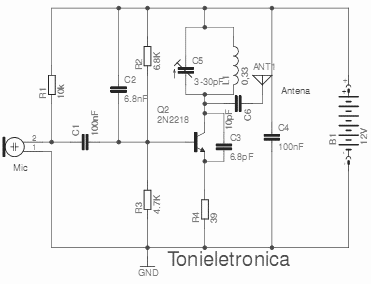

下面我们有调频发射机的电路原理图。

一公里调频发射机

FM发射器的材料

电阻5%1/4 W:
R1 = 3个10kΩ(黑色,黑色,橙色,金色)
R 2 = 6,8KΩ(蓝色,灰色,红色,金色)。
R 3 = 4,7KΩ(黄色,紫色,红色,金色)。
R4 =39Ω(橙色,白色,黑色,金色)。

陶瓷电容器
C1 = 4,7 NF​​(472或4N7或4700)
C2 = 2,2 NF(2200或2N2或222)
C3 = 4.7pF(4P7或4.7)
C4 = 100 nF(100N,或0.1或104)
C5 = 微调3-30 PF。

晶体管:
T1 = 2n2218或同等型号。

一公里调频发射机

一公里调频发射机

一公里调频发射机
