100W发射机射频功率放大器

来源 电子DIY
浏览
发布时间 2014-05-14

这是一个6米波段发射机RF功率放大器(50兆赫),100W的输出。它曾经与我的FT-736R和10W驱动为6米SSB DX。信息来自日本CQ杂志。东芝射频双极功率晶体管被用在了电路中。如果你想构建该RF放大器,使用双面印刷电路板是更好的办法,增加了接地和当前的传输功率,发射功率可以调整到120W。

100W发射机射频功率放大器

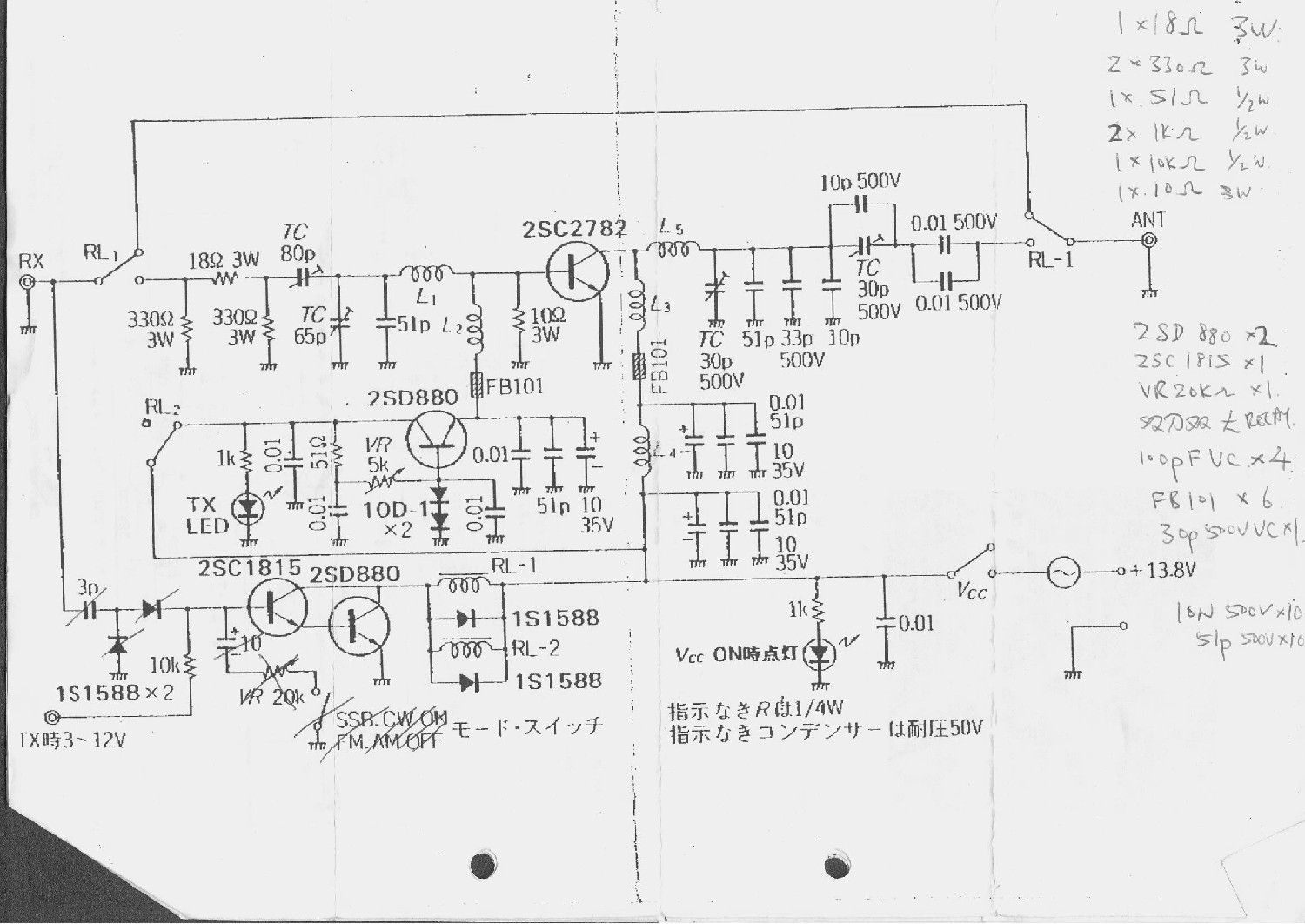

射频功率放大器原理图

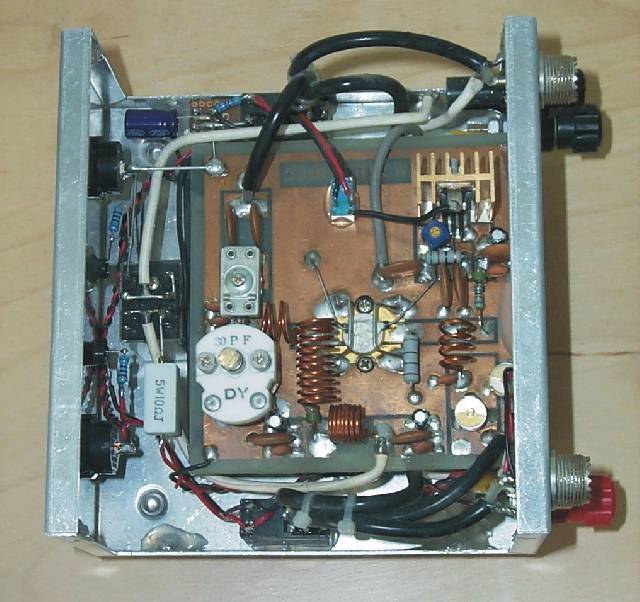

射频功率放大器(功率晶体管2SC2782,频率50MHz)外观

100W发射机射频功率放大器

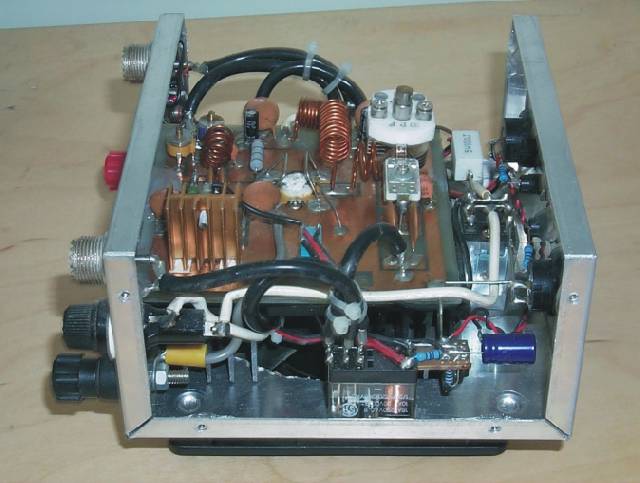

射频功率放大器右视

100W发射机射频功率放大器

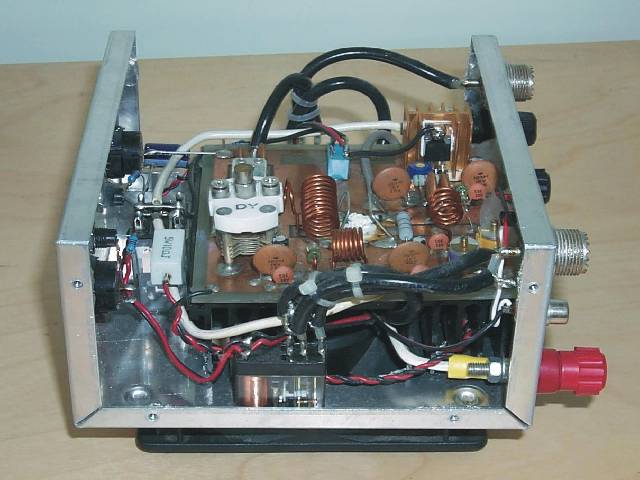

射频功率放大器俯视

100W发射机射频功率放大器
射频功率放大器左视

射频放大器的参数:
输入功率:10W
输出功率:100W
工作频率:50-52MHz
工作模式:FM-SSB
工作电压:10-16V DC
工作电流:12A直流额定功率为100W射频输出
TX触发:触发内部的射频输入功率检测电路。由外部设备触发输出触发。

100W发射机射频功率放大器

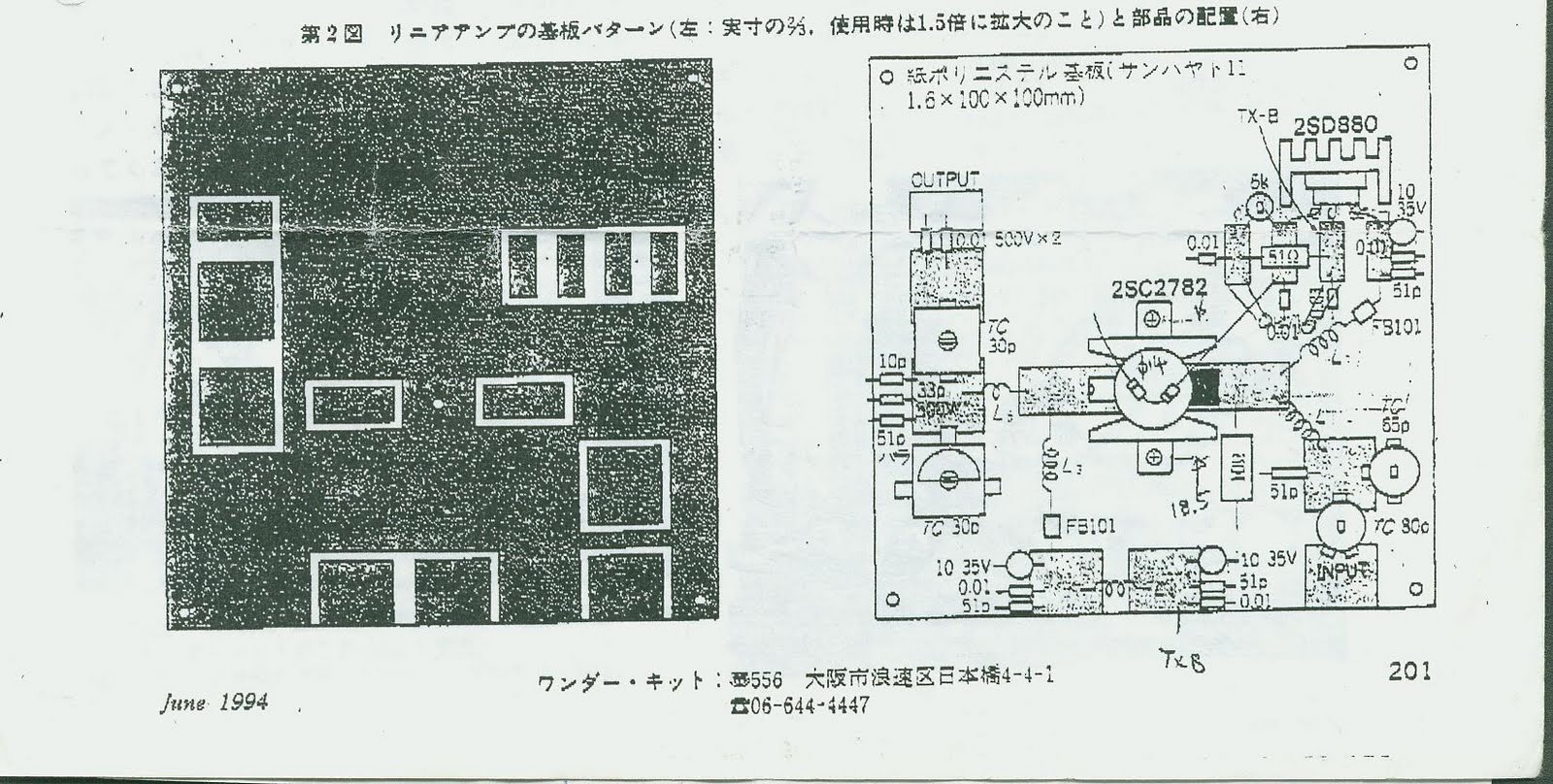

PCB
