带衰减器的射频场强仪

来源 电子DIY
浏览
发布时间 2014-05-16

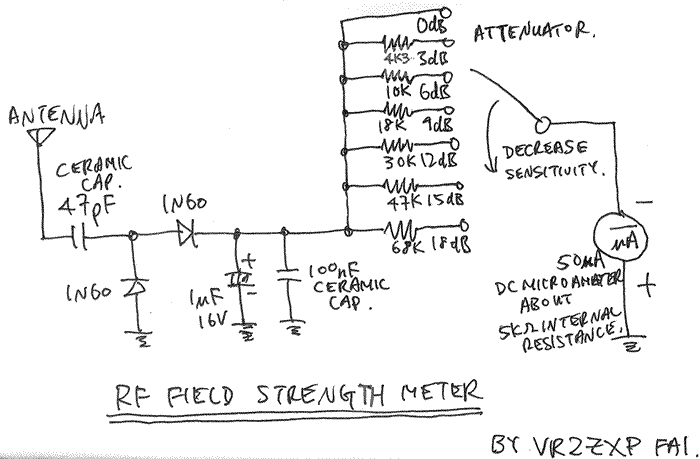

带衰减器的射频场强仪,测量频率高达200MHz,射频场强测量仪有效帮助调整发射器以获得最佳性能和输出功率。你可以测量辐射能量场并能轻松调整系统在最大输出磁场强度最大功率。此场强计带有可选择的衰减器。你可以用它来测量天线增益和模式,比较不同的磁场强度。看到以下的射频场强计原理图。

带衰减器的射频场强仪

射频场强计特点:

输入端子:SO-239(M型)或BNC
输出显示:从50uA的模拟电流表修改和校正。
测量范围:从+3 dBm至-35dBm的带衰减。(为0dBm = 1mW的在50欧姆)
工作频率:100kHz到200MHz
电源:不需要。
衰减器范围:与6档量程(0分贝,3分贝,6分贝,9分贝,12分贝,15分贝)
