SAA1057 PLL合成调频发射机

来源 电子DIY
浏览
发布时间 2014-05-16

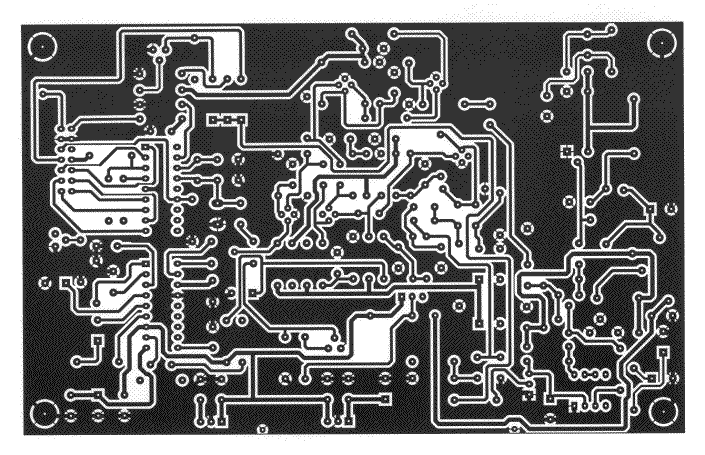

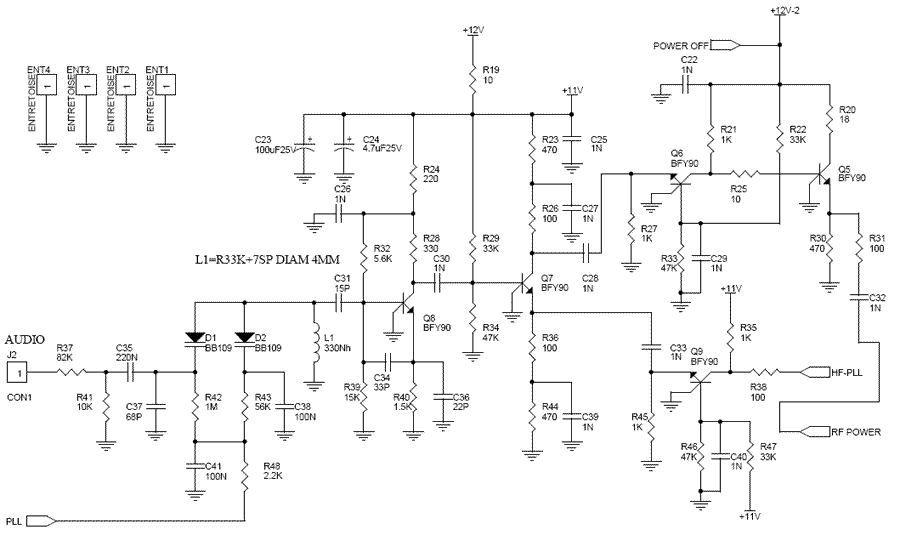

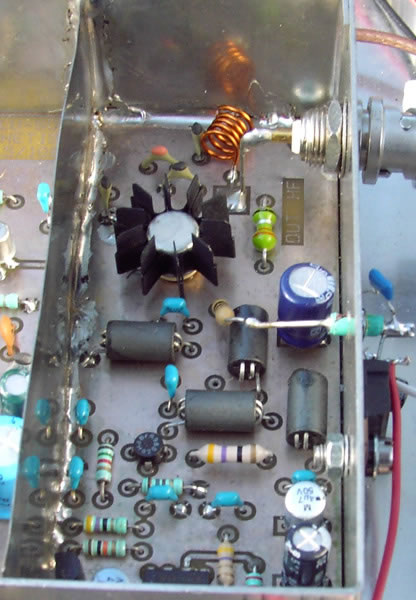

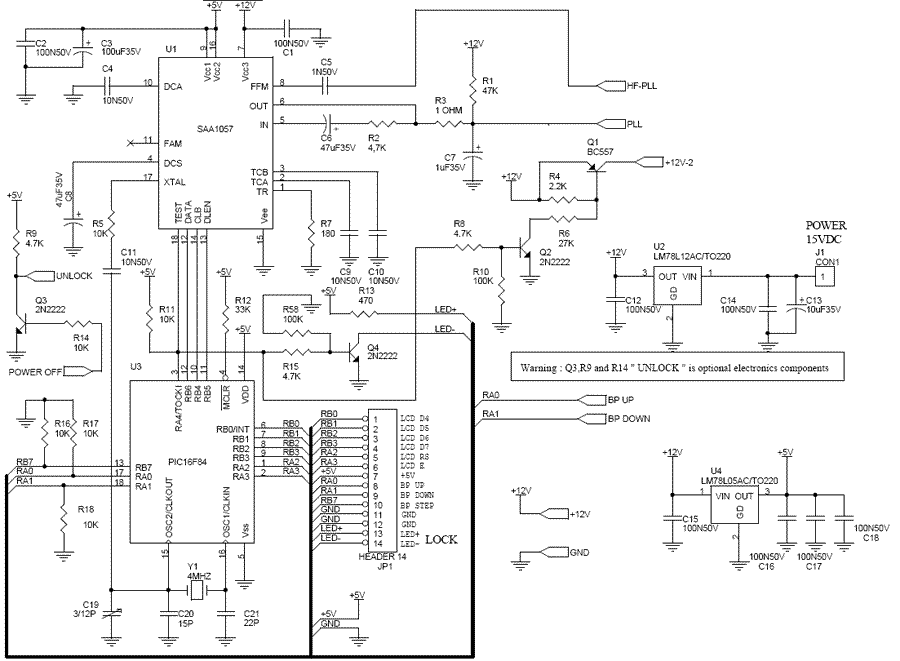

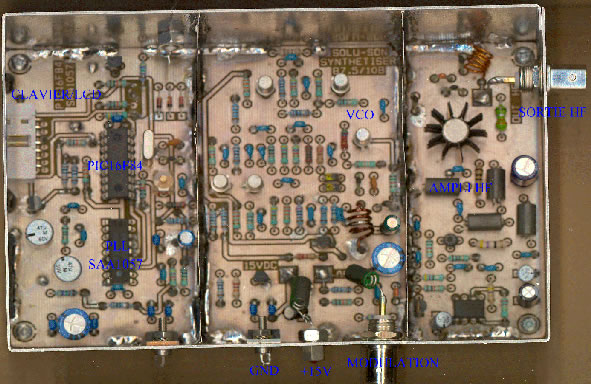

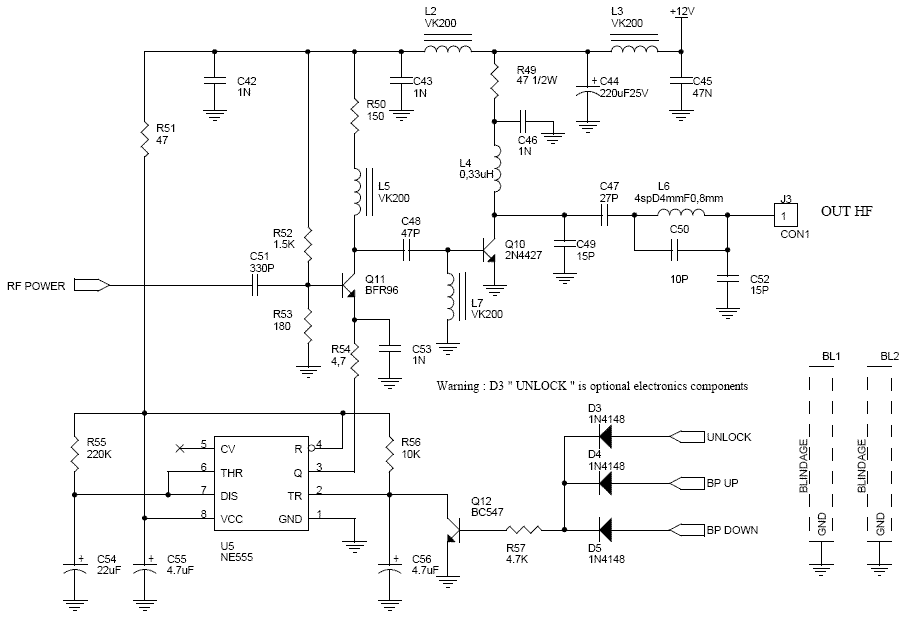

所有的功能是通过从MICROCHIP“PIC16F84”它提供了按键支持的微控制器提供,LCD 2行16字符和电路PLL“SAA1057,该VCO是委托给他的两个二极管的晶体管Q8联营变容”BB109,地板缓冲器Q7分隔在两个方面得到VHF信号,一方面到Q9奴役环路相位和另一方面对Q5和Q6一起它负责攻击Q11,一个“BFR96”之前对信号进行放大而通过一个计时器“NE555”,它从推和“SAA1057”确保在PLL的锁定或解锁的故障的情况下高频截止接收信息的HF起着开关的作用。

SAA1057 PLL合成调频发射机

SAA1057 PLL合成调频发射机

SAA1057 PLL合成调频发射机

SAA1057 PLL合成调频发射机

SAA1057 PLL合成调频发射机

SAA1057 PLL合成调频发射机
