高功率LED的调光电路

来源 电原理图
浏览
发布时间 2014-05-22

这是我做的调光器电路,因为我有一个便宜的中国LED灯,没有办法昏暗的光线。这是一个简单的PWM调光器以及建造知道555集成电路和功率MOSFET晶体管来驱动LED。的LED灯在视频显示的是从一个3.7V锂离子电池的持续时间与原是4V / 600mA型相比动力。

的LED灯调光器动作的视频演示。 跳到2:20看它如何期待里面,4:50如果你想看到它与高功率LED的工作

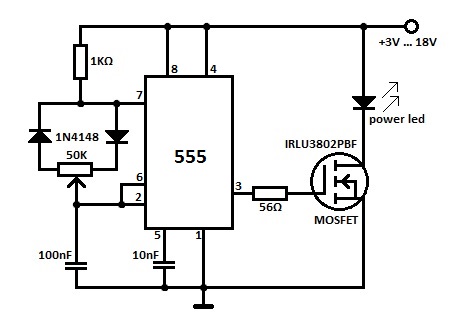

功率LED调光器电路原理图

高功率LED的调光电路

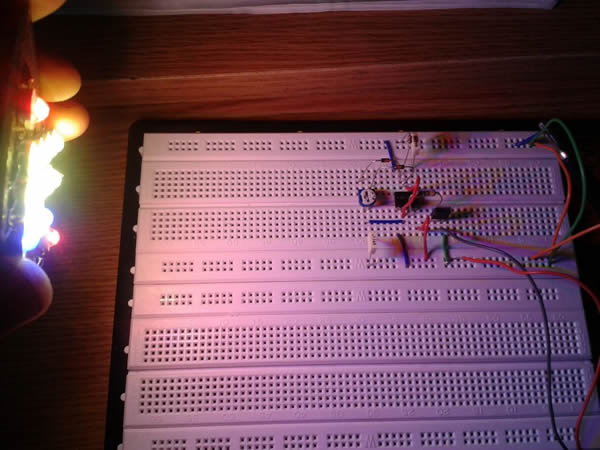

LED调光线路板

高功率LED的调光电路

高功率LED的调光电路

555数据表

你需要使用CMOS版本lmc555集成电路的电压低于5V和“正常”555型电压大于5V的。如果你想使用高功率发光二极管,然后你可以增加电压为12V和使用相同的电路和元件。我用的MOSFET(irlu3802pbf)不需要散热片,但如果功耗超过2瓦,考虑使用一个。
