声控电机驱动器

如果你正在寻找一个想法去建立你自己的简单的电子礼品，你的搜索可能会在这里结束！描述了一个简约的设计为你，用一系列的分立元件实现。在本设计中主要成分（声控电机驱动器）是一种廉价的，和广泛使用的机器人运动，这不过是一个可靠的塑料齿轮机构操作直流微型电机。别忘了买60mm（或接近）机器人与机器人电机轮直径。这种组合（减速电机+轮）只会在这个小小的工程机械的工作。

步骤1：整个电路组装在一块通用电路板中选择电路原理图
步骤2：构建和测试后，将完成的电路在一个小盒子，包括电池座。钻一个合适的（3mm-5mm）孔在盒子前面离开窗口打开的驻极体传声器

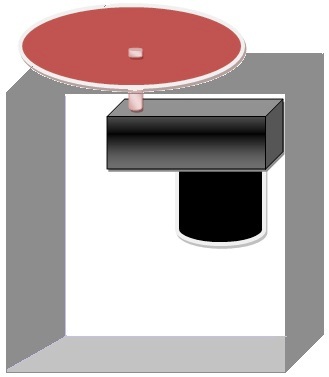

步骤3：僵硬的电动机安装盒内使其旋转轴稍突出到盒子上。现在把轮电机轴和坚持任何轻flowervase在牢固使用合适的胶盘上
完成。该flowervase开始旋转缓慢（在有限的时间）时，有一个响亮的鼓掌声。

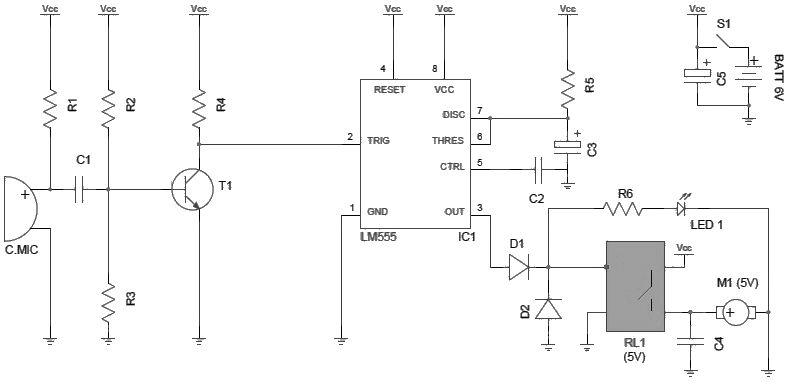

声控电机电路原理图

lm555数据表

零件清单

1：lm555
T1：bc547b
D1，D2：1N4007
LED1：5mm红色
R1：10K ¼；W
R：100万¼；W
3：15 ¼；W
R4：1K ¼；W
R5：100K ¼；W
方法：220Ω¼；W
C1，C2，C4：100nF陶瓷/ 50V
C3：47µF / 16V电解
C5：100µF / 16V电解
1：5V／SPDT继电器
M1：5V的机器人运动（见正文）
S1：开/关开关
c.mic：驻极体电容传声器

实验室注意（08二月2014测试）

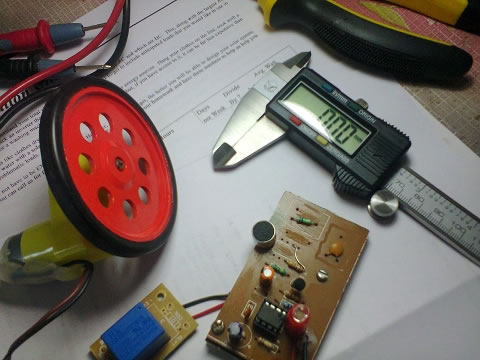

原型与5V的直流/ 75 rpm塑料齿轮电机测试
电源电压：6VDC（1.5vaa x 4）
电机运行时间：5秒，C3 = 47uF附近
红色LED（LED1）是可选的。然而，它可以用来对flowervase添加一个愉快的视觉效果
