555集成电路LED驱动器实验

来源 电原理图
浏览
发布时间 2014-05-22

这一个1.5V电源的LED驱动电路使用555集成电路,相比实际的电路更多的是一个有趣的学习实验。而TLC555的确可以驱动一个3V的白色LED使用电感放电技术,它代表的低压电路中存在的问题类。提出了两种电路的LED驱动和引导的基本555 555 LED驱动器。

这个实验用的场合

在完成近太阳能道路照明评价岩石,和阅读数据表Zetex的zxsc380LED驱动器,我意识到,555是非常相似的,可能也做的工作。我然后测量开路集电极输出之间的连续性(引脚7)和VCC(引脚8)和被发现是没有连续性的积极的轨道–显然是惊喜,集电极开路输出是真正的分离,可以支持高(3V)的感应放电,远远超过的VCC。这是建立在以前的文章:555低电压操作。此外,它总是介意伸展找到新的,为555个振荡器的–555与集电极开路输出的应用是一个最喜欢的无证的应用…

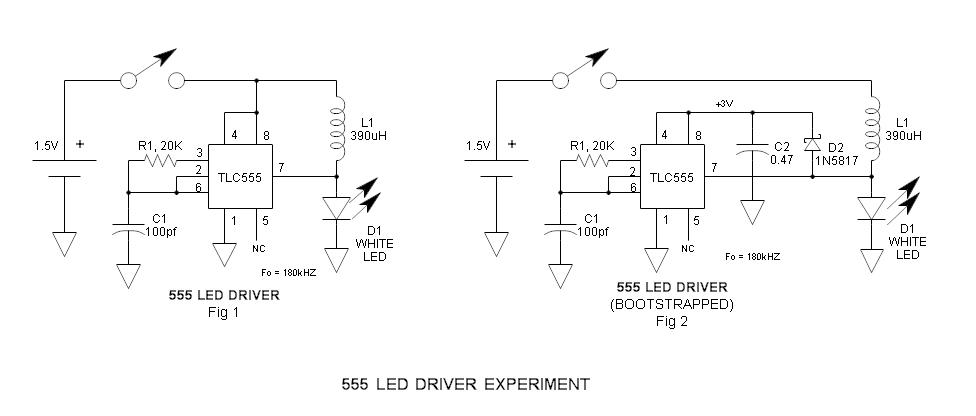

555 LED驱动原理图

555集成电路LED驱动器实验

电路的功能

当输出(引脚7)变低,收费L1和关闭时,电压由电感放电容易导致LED两端的电压增加的阈值电压和随后流过LED。

引导模式

请注意,拨动开关操作冲击设备振动在轻微的电压低,–否则是必要的,它不能启动。当开关闭合,C2的电荷通过L1和环双事件输入电压–这是串联谐振的影响。整流器D2和电容器C2然后在较高的电压电平保持VCC直到振荡开始和L1开始重复放电的LED在3V保持C2充电。这是一个非常有趣的实验的一部分。

不是所有的555是平等的

使LED驱动电路的功能,555必须低于规定的最低的VCC运作。此外,的集电极开路输出最大电压规格(引脚7,放电功能)是不相关的VCC指定(引脚8)。第一TLC555工作如此糟糕的情况下,我决定不使用它的数据。特别lm555被选中是因为我知道它的功能可以在非常低的电压。所以一个聪明的–谁试图复制任何东西的话,就需要一袋555。

结果,图1

最小电压TLC555:1.36v(一些LED电流低至1.0V–自启动“1.0V)
最小电压lm555:2.30v(没有LED电流低于这一点–自启动”为)

结果,图2,引导模式

最小电压TLC555:1.13v(一些LED电流低至0.56v,自启动“1.1V)
最小电压lm555:1.78v(一些LED电流低至2.5V 0.80V,自启动”)

数据表zxsc380(比较–我没有测试这个装置)
最小的启动和运行电压0.9V典型,1.0V最大

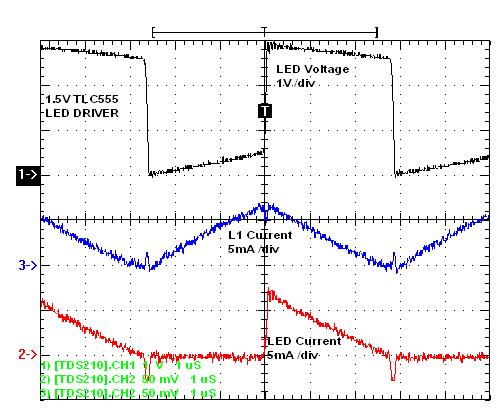

示波器

555集成电路LED驱动器实验

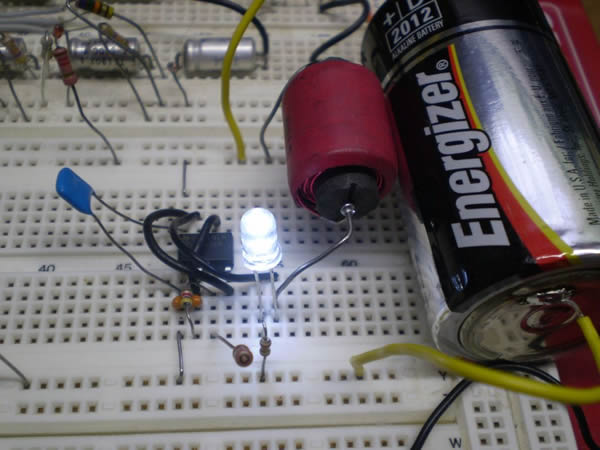

照片

555集成电路LED驱动器实验

555集成电路LED驱动器实验

结论

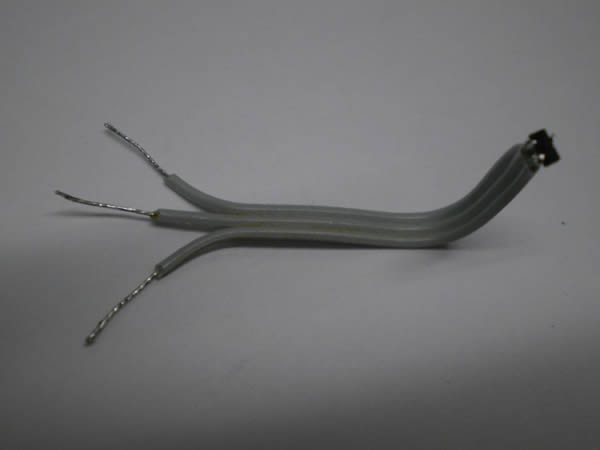

而TLC555可以工作(有时在时尚的zxsc380),是一种较好的选择是专为这个应用程序。然而,这zxsc380只适用于小so-23包–不友好的–实验者检查出so-23到面包板适配器的照片。问题包括低电压操作在低电压差差出发。所选TLC555伟大的工作在1.5V的,但很少在1.2V(镍氢电池电压)。

从这个实验中学到了很多。
