HT2844芯片喷气式飞机引擎声音发生器电路

来源 电原理图
浏览
发布时间 2014-05-25

这是一个简单的声音发生器电路,用来产生飞机的喷气发动机的声音。因为使用了LM317稳压器,它可以运行在3V到40V之间的电源。该电路将产生4种声音:飞机低速声,飞机高速声,导弹和机关枪的声音。他们是通过连接引脚12,13,14和15分别模拟。

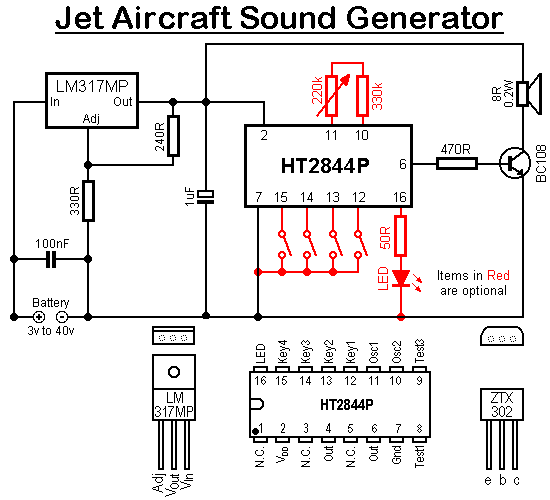

HT2844芯片喷气式飞机引擎声音发生器电路
声音发生器电路原理图

HT2844四声音发生器
HT2844是一个CMOS LSI芯片设计,使用声音效果的产品。它配备有音电路,噪声的电路和其他控制逻辑产生不同的声音,包括步枪、机枪、门铃、闹钟等等。客户提供的声源可以分析和编程到一个内部的ROM中,通过改变器件的制造过程中的掩模层。HT2844是适用于各种玩具。

HT2844特点
单电源供电:2.4V 3.3V
低待机电流:1µA(典型值)在VDD= 3V
自动关机功能
八种不同的声音部分
压电扬声器或直接应用
LED闪光驱动器输出
最少的外部元件
