音频功率放大器的过热保护电路

来源 电原理图
浏览
发布时间 2014-05-25

现在你可以保护你的高保真放大器由于过热损坏。当该电路感觉到温度过高会切断功放板电源。温度恢复正常时它会自动连接电源。该电路采用NTC热敏电阻作为温度传感器,过热保护时它也有声音报警。

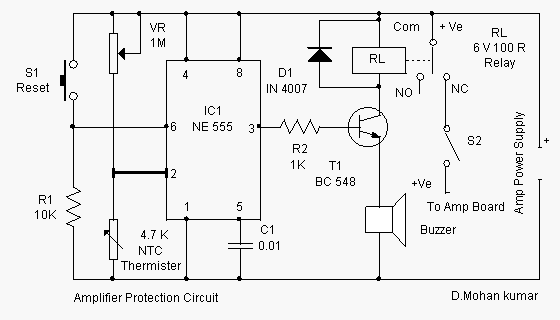

音频功率放大器的过热保护电路

该电路采用流行的定时器IC NE555作为温度控制开关。其触发引脚2连接到一个分压器包括VR和NTC热敏电阻。因此在2引脚电压水平取决于热敏电阻和VR的设置。NTC(负温度系数)热敏电阻在正常温度具有高电阻,当温度增加其电阻减小。集成电路的阈值引脚6是用来重置IC,如果需要的话。当6脚电压高于2脚集成电路被复位,输出为低。

功率放大器板电源是通过(NC)的继电器常闭触点和开关S2连接。因此,继电器在断电状态下功率放大器电源可用。在正常温度时,调整VR使555集成电路2引脚电压在1/3电源电压之上,令3脚输出低电平,功放正常工作。当功率放大器温度增加,热敏电阻减小。当NE555引脚2电压低于1/3电源电压时,3脚输出高电平。T1导通,使继电器通电,蜂鸣器发出哔哔声。这将关闭功放板电源,直到温度恢复正常继电器断电。

保持热敏电阻靠近放大器IC的散热片。调整VR对于特定的温度水平进行保护。
