6V的并联型太阳能充电控制器

来源 电原理图
浏览
发布时间 2014-05-25

分流调节器技术在太阳能充电器中可有效地应用于调节铅酸蓄电池的充电电压。分流调节器连接在负载而不是与负载串联。它通过从太阳能面板分流多余的电流来调节电压。

该电路是一个简单的并联型太阳能充电控制器,相比串联型太阳能充电调节器更简单。

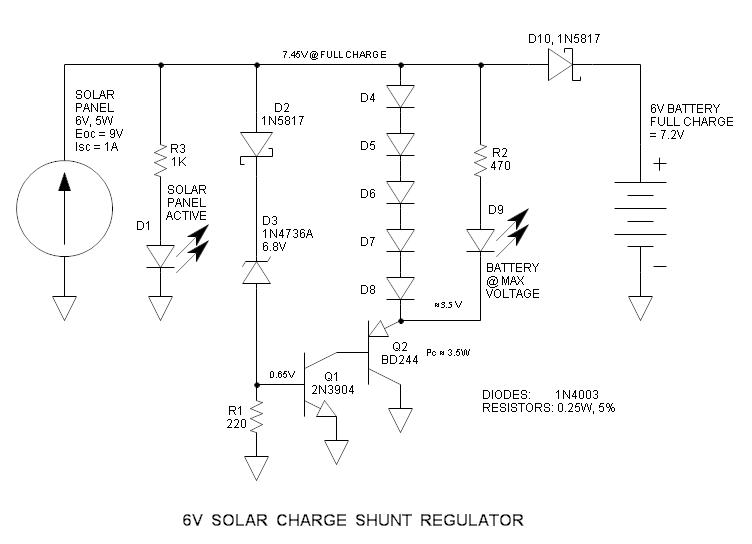

6V的并联型太阳能充电控制器

6V的太阳能充电分流调节器原理

电路的功能

D10是肖特基隔离二极管,它使电池不会被充电控制器和太阳能面板放电。D10的低正向电压(低电流时约0.25V)意味着太阳能电池板电压比蓄电池高0.25V以上就可充电。分流调节器由两个晶体管(Q1和Q2)在复合NPN/PNP型连接。这具有达林顿晶体管的电流增益。Q2消耗约3.5W,所以小的散热片是必需的。D2与D3检测电压,当电压超过7.45V时Q1和Q2打开,电流分流。加入D2是因为齐纳二极管电压偏低。D4到D8二极管替Q2耗散一部分功率,两端电压也足够打开LED D9。

简化

该电路可以通过消除两个发光二极管和限流电阻进行简化。D4到D8也可以撤掉。这减少了元件数量从15到6只。
