MAX639高效太阳能电池充电器

来源 meedtech
浏览
发布时间 2014-05-22

这是一个简单的太阳能电池供电的镍镉电池充电器。太阳能电池在超过80%的效率提供了可用的电压。采用一块MAX639降压型DC-DC转换器芯片。

MAX639内有作为开关晶体管的P沟道功率MOS FET,此外,还有误差放大器、振荡器和PFM电路,构成基本电路时要外接电感线圈,二极管和输入输出电容等。MAX639系列固定/可调输出多功能开关稳压集成电路是一种高效、多功能开关稳压电路,输出电压+5v,输入电压5.5~11.5V,输出电流100mA。其效率高,并有逻辑电平控制的电子开关控制端及电池低电压检测端,具有低功耗、低压差、多功能等优点。

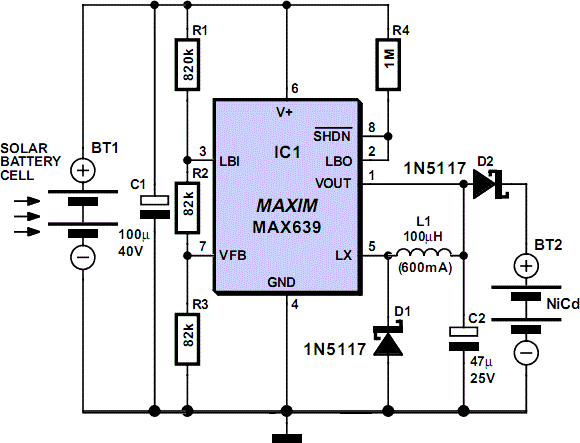

MAX639高效太阳能电池充电器

输入电压由十二块非晶硅太阳能电池片组成的,100平方厘米的最小面积。电路中,分压器R2/R3禁用内部调节回路,而分压器R1/R2 + R3允许感知太阳能电池阵列的输出电压下降。从太阳能电池输出功率不足将禁用芯片。LBI然后检测输入电压上升,LBO变高,脉动控制保持最大的功率传输到镍镉电池。

该太阳能充电器效率高(85%),比通常的简单的太阳能充电器单二极管配置可提供四倍的电力。线圈L1是一个额定为600mA的100µH扼流圈。
