这是一种廉价的太阳能道路照明装置。它由一个小型太阳能面板,1.2V镍氢电池,LED,充电控制器IC、电感,构成升压拓扑结构。

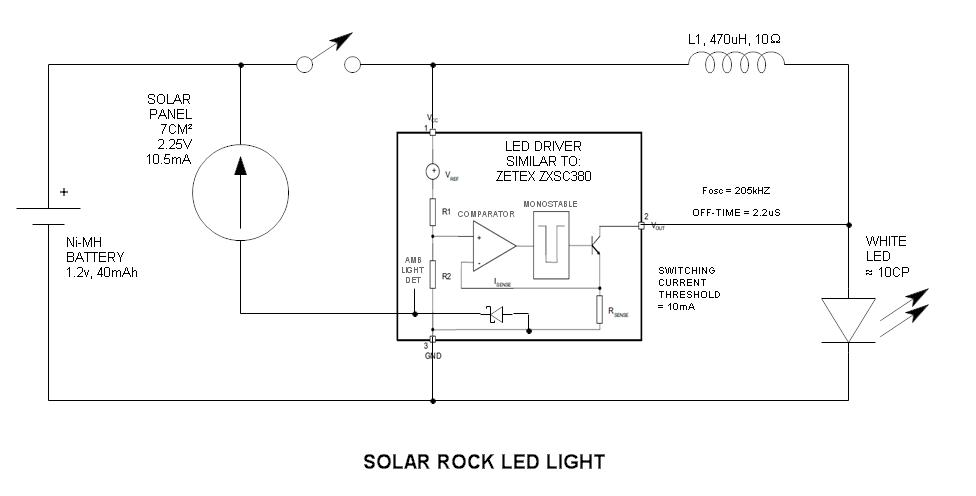

示意图

ZXSC380集成电路太阳能LED照明灯

它是如何工作的?

电池电压(1.2V)不足以点亮LED,所以需要升压拓扑结构加强电压。当太阳能电池没有输出电压,集成电路内部单稳态多谐振荡器起振,通过电感器的储能作用输出较高电压驱动LED,约10mA电流。由于晶体管的饱和电压很低,电路工作效率较高,10Ω电感当作串联电阻限制LED电流。

ZXSC380集成电路介绍

该ZXSC380是一个高度集成的单个或多个单元LED驱动器,可以从一个非常低的输入电压转换成高的输出电压用于驱动LED。这些应用主要为ROM 1.5V或1.2V电池。该IC产生恒定的电流脉冲,非常适合在宽工作电压范围驱动单个或多个LED 。该ZXSC380提供了一个简单易用,成本低,节省空间,易于布局的解决方案。该ZXSC380采用PFM控制技术来驱动具有低饱和电阻的内部开关晶体管。这可确保高效率,即使输入电压低至1V 。该IC可在满载情况下启动和运行下来的只有0.9V典型的输入电压。该ZXSC380是在节省空间的SOT23封装或裸片形式提供,提供优异的成本与性能的解决方案,适用于单节LED驱动应用。

产品特点:80%的效率;用户可调输出电流;单电池操作;低饱和电压开关晶体管;简单的应用电路;很少的外部元件数量; SOT23封装

应用范围:LED手电筒; LED背光源;白光LED驱动器
