锁相环频率控制1W调频发射机电路

浏览
发布时间 2009-09-17

MC12022 低功耗双模预置分频器
MC12022低功耗双模预置分频器,64/65/128/129四种分频功能,最高工作频率可达1600MHz,是移动通信中PLL的关键电路。

78××正电压系列三端稳压器
78L05 输出5V,最大负载电流100mA
78L09 输出9V,最大负载电流100mA
7812 输出12V,最大负载电流1.5A

MC145152 摩托罗拉公司生产的锁相环频率合成器专用芯片

LF351 BI-FET单运算放大器
场效应管输入型集成运放

9018 30V 0.05A 0.4W * 1G NPN
2SC3355 20V 0.15A * * 6500MHZ NPN
2N4427 SI-N 40V 0.4A 1W 175MHz

晶体管主要参数查询表

锁相环频率控制1W调频发射机电路

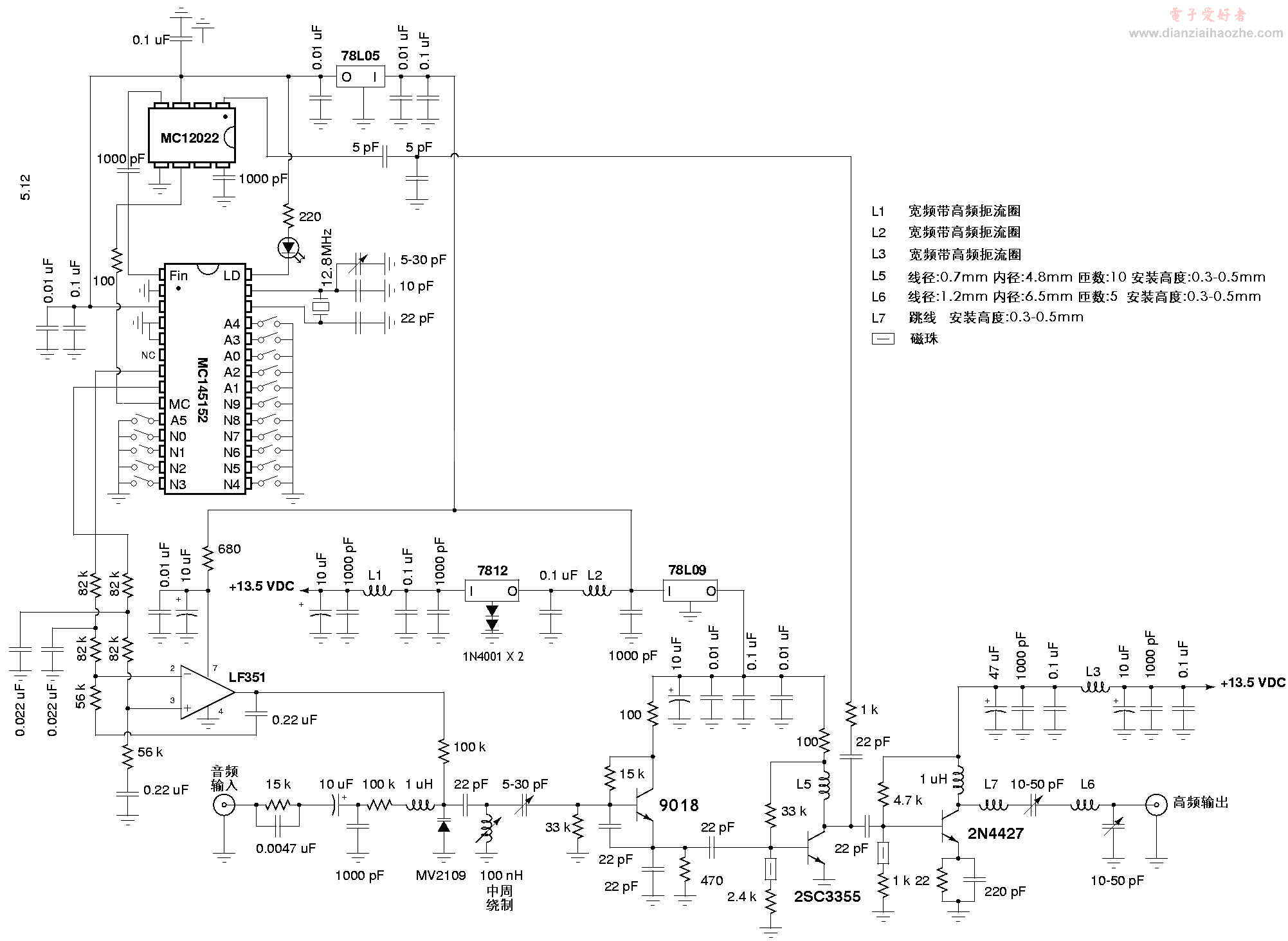

锁相环频率控制1W调频发射机电路 (图片较大,点击可放大)
