BA1404内部原理方框图和应用电路图

浏览
发布时间 2009-08-29

BA1404是立体声调频发射专用集成电路,它也可以应用于遥控电路中。BA1404是美国ROHM公司产品,集成度高,需要的外围元件少,工作可靠。电源电压适应范围宽,低至1.5V时仍能正常工作。

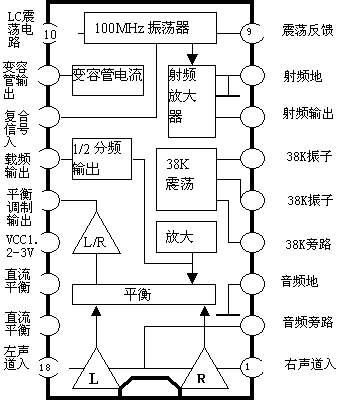

BA1404内部电路方框图
图1 BA1404内部电路原理方框图

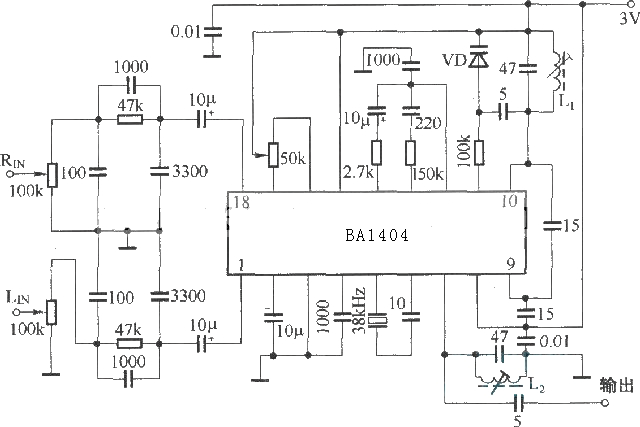

BA1404应用电路
图2 BA1404应用电路

BA1404应用注意事项:
(1)为了使调频发射的频率特性与FM广播接收机的频率特性一致,需在左、右声道输人端串接一个时间常数为50μs的预加重电路,如图所示。当用于无线电遥控发射电路时,可将左、右输入端合并,用0.1~1μF电容与信号输入端连接。
(2)12~14脚外接R、C元件,是保证立体声调制器的输出信号与导频信号组合成复合信号时,两者相位特性一致,不使声道分离度恶化,一般情况下不得变更。如需变更应进行实际试验后确定。
(3)立体声调制时,调制信号的声频上限为19kHz,若输入信号中伴有脉冲性信号,为了防止出现蜂音和声道分离度恶化,应在输入端串接低通滤波器。
(4)16~17脚是用于调节平衡的引脚,这两脚即使什么也不接,也可以获得满意的分离度。在通常的使用中总是接一个50kΩ的电位器,通过调节直流平衡,使分离度进一步提高。
(5)11脚的直流输出电压由内部电路固定为VDD~0.7V。
(6)38KHz的晶振不是很容易找到,可用一57P的电容接于电路的5、6脚之间代替工作,只是立体效果会不太明显。
