UHF波段折合振子J形天线的制作
作者 刘和平(BD1HP) 来源 《无线电》杂志 2009.01
发布时间 2011-01-12
天线小知识
1.什么是同轴电缆我们常用的通信电缆是50Ω射频同轴电缆(外形类似于电视上常用的75欧姆电缆),它具有损耗小、频带宽、抗干扰、可弯折、使用方便等优点,所以被广泛用于通信、仪表等领域。选用时可根据所使用频率的高低和天线到设备的距离来选用不同直径和长度的电缆。频率高、功率小、距离长为了减少高频损耗,就要选用直径粗一些的电缆、反之就可选用细一些的电缆。 如HF短波段,天线到设备的距离是20m、设备输出功率100W时,可选用型号为50-5的电缆;UHF波段距离也是20m时,设备输出功率5W就要选用 50-7或更粗一些的低损电缆了。
2.什么是馈电点我们使用的50Ω同轴电缆与天线相连接的地方叫做“馈电点”。

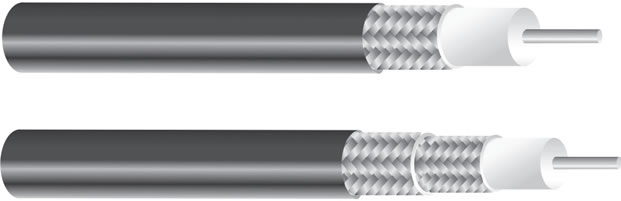

同轴电缆

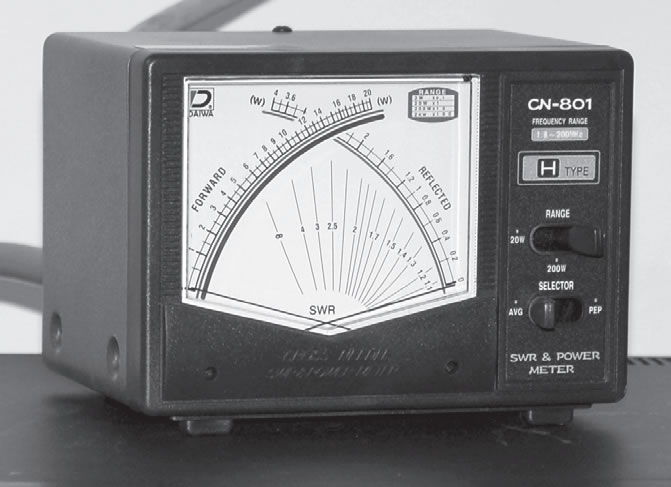

驻波功率表
3. 什么是天线的高阻抗当天线的长度为1/2波长且从天线的一端馈电时,天线的阻抗最高为500~600Ω。当天线的长度长于或短于1/2波长时,天线的阻抗会逐渐降低。如无特殊匹配措施应尽量避开使用1/2波长这个长度,这么高的阻抗与我们的设备相接时,设备发热严重且工作效率很低。
4.调天线常用到哪些设备常用的有“天线分析仪”或者是用“驻波功率表”,有条件的也可用“扫频仪”或“网络分析仪”等。一般爱好者有一块“驻波功率表”就可以应付了。
5.调天线时用多大的功率一般我们爱好者调天线是用“驻波功率表”,有一点要注意的是:调整时设备的输出功率使用5~10W为宜,不要用大功率。这是因为此时天线的驻波不知大小,如驻波大,极易损坏设备,反之功率也不可过小,这是因为“驻波功率表”内有二极管存在,由于其特有的非线性,过小功率调出来的天线驻波和显示的输出功率都不准确。
