占用空间相对较小的５波段偶极天线的制作

1/2波长双极天线（Dipole，简称D.P天线）是最为常见短波天线之一，也是其他天线的基础。因为其构架简单，调试容易，成功率高，得到了HAM们的广泛推崇。由于居住环境的限制，在没有条件安装大型、多波段定向天线的情况下，简单的D.P天线成为了爱好者架设天线的首选，初学者一般都是从单波段D.P天线开始入手ONAIR（通联）。在获得与国内外爱好者通联的成就感之后，大家可能最先想到的就是如何增加波段，或者改造现有的单波段天线，拓展天线的覆盖频段，以适应不同级别的频率操作范围。本文就为大家介绍一种拓展了频率范围的5波段偶极天线，可工作于80m、40m、20m、15m、10m五个波段。该天线的特点是，占用空间相对较小，DIY容易，适合爱好者制作。天线设计的宗旨：尽量少用Trap(陷波器)或者缩短线圈；尽量水平架设；尽量不用扇形结构，从而减少占用空间，减少对天线辐射仰角和方向的相互影响，提高天线的辐射效率。因此，改天线只用一个7MHz的陷波器，10m、20m、40m为自然谐振，15m为40m三次倍频自然谐振；80m单独架设实在太长，因而加入了陷波器，比原尺寸缩短了许多。

制作基本材料

天线振子用14#硬铜线若干米（公式：半波长为142.5/f）；40m天线振子：10.10m+60cm；20m天线振子：5.01m+35cm；10m天线振子：2.53m+35cm；80m天线振子：1.5m+15cm；绝缘子：2只；1:1巴伦1只，如BU-50或者自制；天线振子分离器：F12.7mmPVC管一根，截为22cm×6（只），13cm×6（只）；陷波器：在直径40mm，长270mm的PPR管上，用F0.9~1.2mm高强度漆包线绕68圈。

天线的基本形式

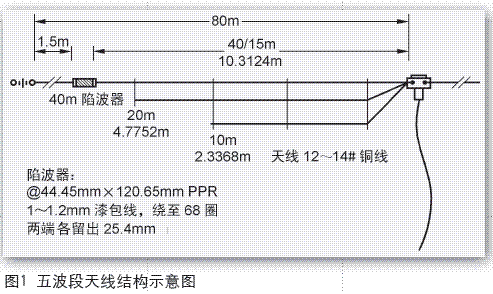

天线的基本形式如图1所示，为三线平行的基本结构。

巴伦的自制

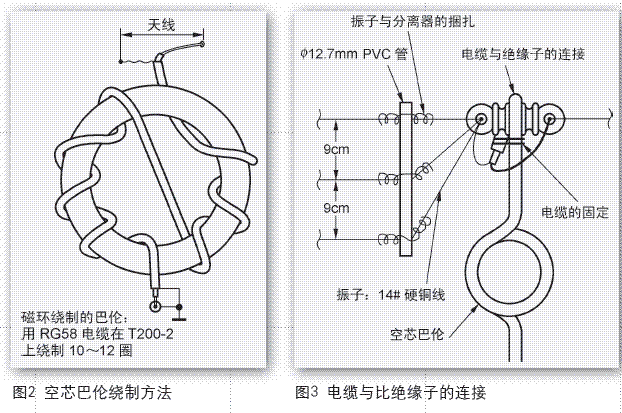

如果第一次尝试架设D.P天线的话，建议购买成品巴伦BU-50等。磁环选用外径45mm、内径25mm、厚8mm、导磁率m为60以上的国产或者进口磁环均可。如图2所示，用RG-58的优质50Ω铜轴电缆正反绕制12圈形成。当然您也可以用直径0.9~1.2mm漆包线三线绞合，在磁环上绕6~8圈（具体制作略）。或者用同轴电缆绕制空芯巴伦3.5~30MHz（这种绕制方法的圈数多少并不重要，关键是电缆的长度）。具体制作方法见图2。

巴伦与振子间的连接

振子两端要用接头，要在压接的基础上进行可靠焊接，然后用不锈钢或者铜螺栓固定。振子间用F12.7mmPVC管或者其他高频绝缘材料支撑；振子从支撑分离器中穿过（两端各留2cm），然后用直径2mm漆包线捆扎结实，防止移动，天线变形，如图3、图4所示。
