无线遥控玩具汽车电路工作原理和检修方法

作者 韩军春 来源 《无线电》杂志 2009.02
浏览
发布时间 2010-12-26

随着高新技术的快速发展,无线遥 控玩具生产厂家为了节能,降低成本,顺应市场的需要,生产出品种繁多、小巧玲珑的遥控玩具汽车,深受孩子们的喜欢。这些微型遥控玩具汽车的电路工作原理是大同小异的, 为了减小遥控玩具汽车的体积,一般 采用微型驱动直流伺服电动机,内部电路板上焊接的元件大部分为小型贴 片式,其中核心元件遥控专用集成电 路TX-2/RX-2也是采用贴片式专用芯 片。该芯片是一对专用于遥控车模的 CMOS大规模集成电路。该集成电路 具有5种控制功能,即前进、后退、加速、左转、右转等。它能组成具有五 路红外遥控或无线电遥控等功能的独 立控制电路,可对遥控玩具汽车、各 种家用电器及照明灯等进行遥控。TX-2/RX-2配 套遥控集成块具有 以下特点:(1)采 用CM0S工艺制造, 静态功耗小,外围 元件少,电源电压适用范围宽(V CC= 2.0~5.0V),工作稳 定可靠 。( 2 ) 具有五路独立遥控开关控制功能。由于遥控发射集成电路 可输出带载波的编 码信号及不带载波 的编码信号两种输 出信号,所以它与 相应的射频电路配 合,不仅可实现五路独立的无线电遥 控,而且还可方便地实现五路独立的红外遥控。(3)TX—2具有自动关机功能,既便于遥控发射器的设计,又可节能。(4)利用多片TX—2与多片RX—2 并接,可方便地实现多路(5的倍乘数)遥控。

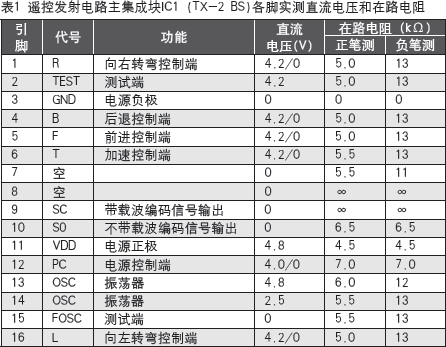

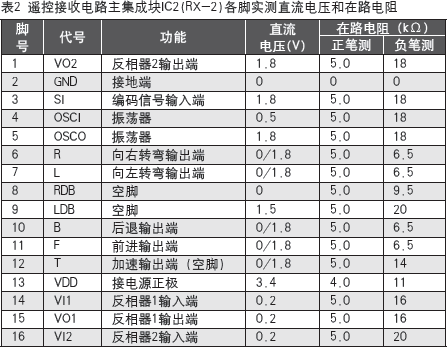

本人通过维修玩具遥控汽车,测绘出一款微型无线遥控玩具汽车的发射及充电电路工作原理图,并实测出该无线遥控玩具汽车发射及接收电路所用集成块TX-2/RX-2的各引脚电压及在路电阻,如表1、表2所示,下面简述其工作原理和检修方法。

遥控发射及充电电路工作原理

1.遥控发射电路

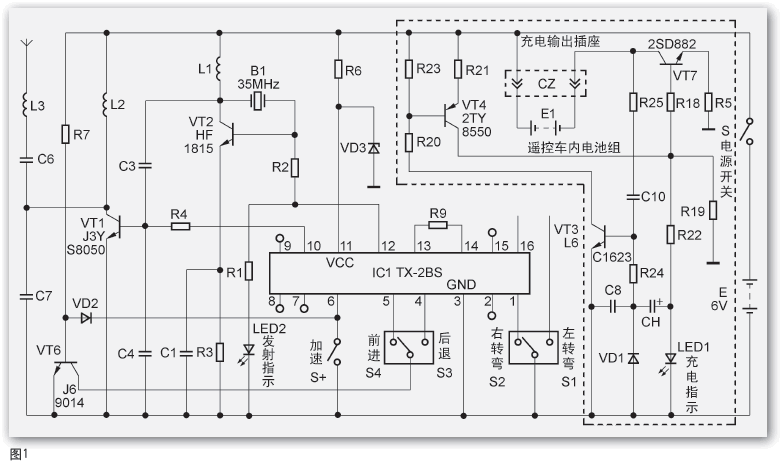

该遥控发射电路主要以集成块IC1 (TX-2BS)为核心及其他元件组成, 其工作原理如图1所示。集成块IC1的 3、11脚为电源供应端;其1、16脚为 左右转弯控制信号输入端;4、5脚为 前进和后退控制信号输入端;6脚为 加速控制信号输入端;7、8、9脚为 空端;10、12脚为编码信号控制输出 端;13、14脚外接振荡电阻。三极管 VT2及晶体B1等构成载波振荡器,其振 荡频率为35MHz。

在接通电源后,操作遥控器中的 功能键,其集成块IC1相应控制脚接 地,内部对应的功能选通,开始进行 编码产生与操作功能键相一致的编码 信号,然后由其10脚输出控制编码脉 冲信号,同时其12脚输出高电平控制 信号,发射二极管LED亮,三极管VT2的B极有高电平信号而导通工作,三极 管VT2与晶体振荡器B1组成的载波振荡 器工作,产生35MHz的振荡载波频率, 经电容C3耦合到三极管VT1的B极。当 集成块IC1(TX-2BS)的10脚输出高 电平控制编码脉冲信号时,三极管VT1 导通工作,其功能控制编码脉冲信号 及三极管VT2及晶体振荡器B1产生的 35MHz载波经三极管VT1调制放大后, 经电容C6、电感L3耦合发射出去。

遥控发射电路

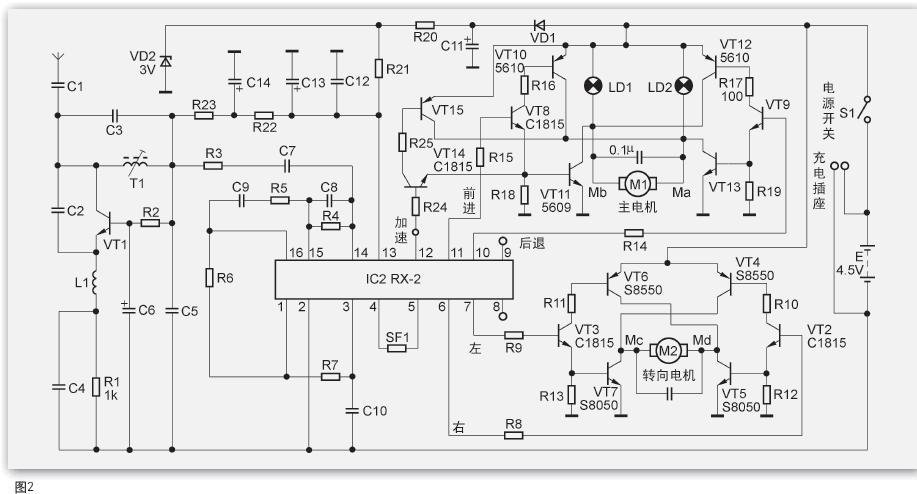

遥控接收电路

TX-2BS参数

RX-2参数
