SONY SW-55 便携式收音机维修札记

SONY SW-55 便携式收音机维修札记

检查电路的供电情况,发现各种电压的供电间相串得一塌糊涂,AM、FM与中放稳压三种供电电源有串接情况,在反复仔细地查找之下,发现是电路板被严重腐蚀而引起的绝缘问题,经过用航空线直接跳接的处理,三处供电串接现象消失了,机器终于可以开机进行电路检查了。

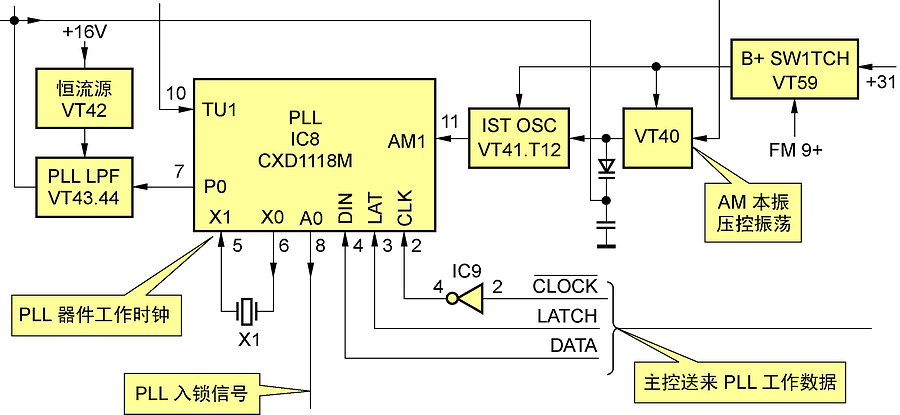

在正常状态下,开机后主控板向接收板PLL芯片送出开机默认的150kHz工作数据,等PLL回送PLL锁定的一串数据信号告知主控电路,主控才显示工作频率字符并进入工作状态。该机的PLL采用的是SONY公司自己生产的CXD1118M芯片,见图2。主控送出的工作数据进入IC8(CXD1118M)的2、3、4脚,要这芯片回送信号必须有两个基本条件,一是IC8的6脚要起振;二是PLL锁相回馈信号要送到IC8的11脚。有这两个条件后,芯片才会由8脚向主控电路送出信号。

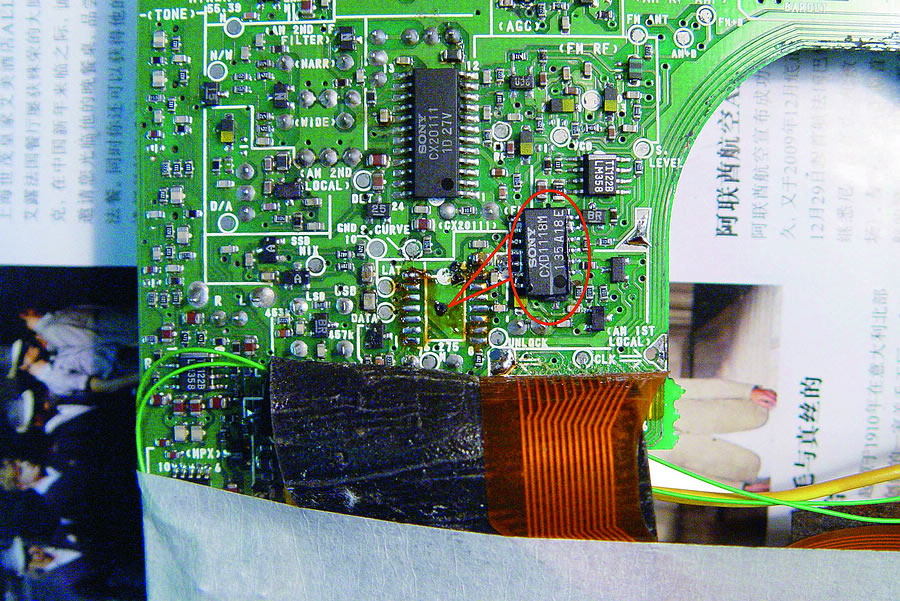

用示波器探针测IC8的6脚,有6.275MHz振荡信号,测IC8的11脚没有,再仔细检查振荡部位印制板走线与器件,未发现问题。将IC8芯片拆下,将芯片与电路板间夹层部位再作清洗,并对相关外围器件做补焊,见图3。通电开机,显示CAL3秒后,即显示正常的150kHz,看来判断准确。但扬声器发出的声音不是正常的信号噪声,而是如同电路打火般的强噪声。

用示波器测AM状态的工作电压,有波动脉冲,看来这噪声是供电不稳造成的,怀疑是这条走线中有绝缘不良或漏电现象。再查开关管VT48和下拉控制管 VT49的b极,有控制脉冲。VT49控制信号是由译码芯片IC1的 3~8脚提供的,如果IC1的7脚低电位,则输入到IC1的1~3脚信号全是低电位。将IC1拆卸后将IC1与印制板间的夹层进行清洗后。再开机,扬声器送出来的就是正常、平稳的信号噪声。调谐到本地1080kHz频率,啊!终于听到了美妙的广播之声。

SONY SW-55 便携式收音机维修札记

电路基本能工作后,再对声音的严重失真故障作进一步检查。调谐到短波,无任何信号。IC7引脚与维修手册偏差较大,怀疑是电解电容漏液引起绝缘不良。将功放IC7(μPC1316C)做拆卸清洗,失真现象消失。

试转接收短波信号时有严重噪声,转回中波就没有了,怀疑是外部电气干扰?用其他正常的收音机接收就没有此现象,看来还是这机器有问题。分析各波动转换有两个主要动作,一是必须向PLL写入工作数据,二是要由译码器IC1的3〜8脚送出相应工作波段切换信号。现在FM与中波是正常的,问题应该出在译码器IC1 上。先检查IC1转换电平的三根输入连线,发现在AM与FM都很稳定无干扰脉冲出现,而在短波工作状态就有脉冲出现,并在5.5〜9.9MHz频段最为强烈。
