SONY SW-55 便携式收音机维修札记

分析电路，在中波状态这三根控制线都为低电平，调频状态都为高电平，只有在转换短波五段带通滤波器时（SW-55将短波1.7〜30MHz分别设计有五段带通滤波器），才有其他电平的高、低组合，再结合这电路板的腐蚀状况，怀疑这译码器3根地址线间有相互串扰，应该是电路板走线间绝缘不良所致。仔细观看IC1到软排线间不长的部位，发现软排线连接处有腐蚀痕迹。将软排线拆除，用航空线将接收板与主控板间24根连接线一一焊好，见图4。再开机，整机各波段状态接收稳定良好。但是从AM转FM频段收音机就关机，怀疑PLL在FM状态锁相环未入锁，由于FM本振信号来自IC2的5脚，于是将这IC2（CX20111）焊下，进行清洗，并对相关电路作补焊，此故障排除了。

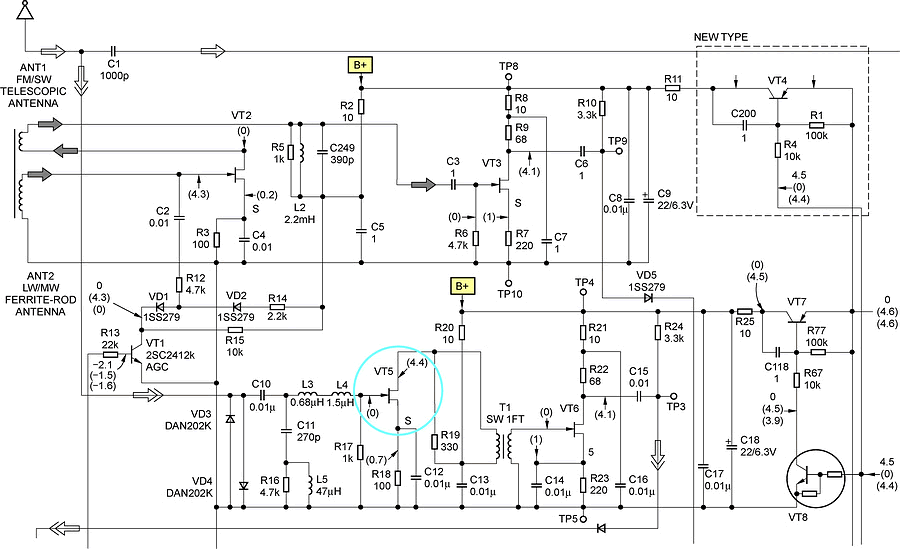

发现接收短波信号很弱，用信号发生器输出的10MHz信号接AM RF分频滤波矩阵后端，扬声器能听到信号声，说明第一变频以后的电路基本是完好的，故障出在RF部位。再测分频矩阵前端，测VT5的D极信号畅通，但测G 极信号就消失了，测得VT5的D极为3.1V，正常值为4.45V，而VT5的S极与G极均比正常值高了许多，基本判定是场效应管VT5击穿损坏，见图 5。更换此管后，短波能正常接收到弱信号了。

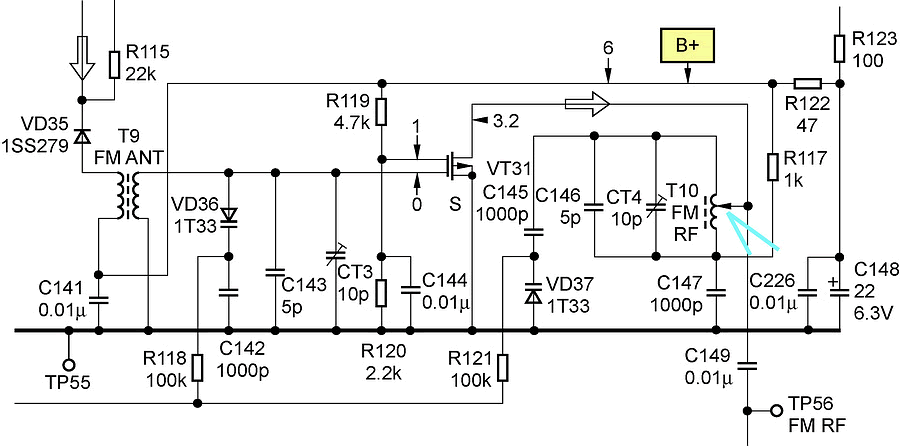

到此收音机能正常接收各频段的广播信号了，但就是灵敏度偏低，于是先检查FM通道，将信号发生器输出的76MHz信号输入各级电路，在电感T10处发现了问题（见图6），细查是T10电感断了，原想这类电感没几圈，拆下重绕就是了，仔细观察，断开处在电感底座的引线焊接处，补焊上后FM信号即强了许多，本地广播杂音没有了。最后再对FM进行统调，现在这台收音机接收FM频道时与正常机子相差不大了。该机设计有2次变频，AM各波段校准与单次变频的机器相比简单许多，没有各波段烦杂校准跟踪统调的必要，经过调整，现在灵敏度在中波基本还行，短波稍微弱些，该机经这番电解漏液浸泡还能恢复到这种状态，算是很万幸了。

我是收音机爱好者，每当收藏到自己心仪的机器，哪怕它是久病缠身，也要想办法进行治愈，让它们健康、快乐地回到主人的身边。
