MC1046B构成的压控正弦波振荡电路

浏览
发布时间 2008-11-10

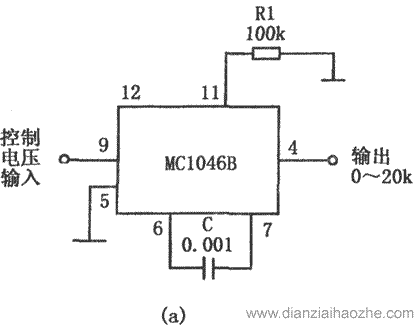

如图所示由MC1046B构成的压控正弦波振荡电路。当控制输入电压为0~5V时,输出可获得频率为0~20kHz的正弦信号。

MC1046B构成的压控正弦波振荡电路

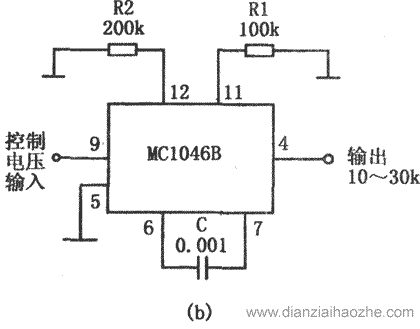

频率范围由电阻R1和电容C决定,改变电阻和电容可改变振荡频率。若在12脚外接电阻R2,可移动振荡频率范围。如果选择R2=2R1,则振荡频率变为10~30kHz。

MC1046B构成的压控正弦波振荡电路
