TWH8778固态功率开关集成电路

浏览
发布时间 2009-06-09

TWH8778是一款固态功率开关集成电路,即电子开关元件。TWH8778采用TO-220单列5脚塑料封装,额定工作电压6V~24V(极限值30V),开关控制电流达1A。

TWH8778的特性参数:
开关控制电流:1A
工作电压范围:6V~24V(极限值:30V)
开关压降:500mV
控制极开启电压:1.6V
控制极输入电流:80μA
输出漏电流:20μA
最小输入电压:3V
过压保护值:30V
静态功耗:关断时10μA;导通时20mA
允许功耗:不加散热板=2W;加大散热板>25W
控制极最大电压:6V
最大输入电压:30V
控制输入-输出延迟时间:10μs

TWH8778引脚排序:

TWH8778固态功率开关集成电路

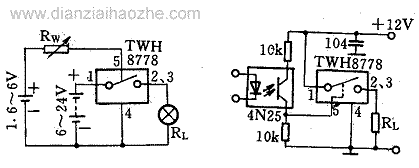

TWH8778应用电路举例:

TWH8778固态功率开关集成电路
